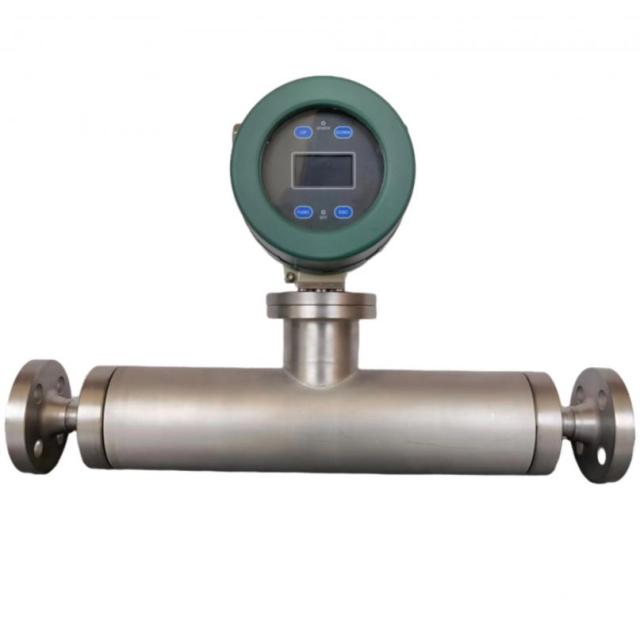

UH-CMF一体型液晶显示保温型科氏力质量流量计在精细化工生产中的应用越来越广泛，作为精度最高的三类流量计之一，其独特的优势正逐渐显现出来。笔者在此简要介绍科氏力质量流量计的技术原理与特点，并结合工作中的实例，探讨其在精细化工生产上的应用。科氏力质量流量计的基本原理为：一根两端固定的薄壁测量管，在中点处以测量管谐振或接近谐振的频率（或其高次谐波频率）所激励，此时，在管内流动的流体产生科里奥利力，使测量管中点前后产生方向相反的挠曲，挠曲的大小与流体的质量流量成正比。因此，用光学或电磁学的方法检测测量管的挠曲量，就可以求得管内流体的质量流量。
UH-CMF一体型液晶显示保温型科氏力质量流量计具有很高的测量精度，可测量流体范围广泛，包括高粘度液的各种液体、含有固形物的浆液、含有微量气体的液体、有足够密度的中高压气体。测量管的振动幅小，可视作非活动件，测量管路内无阻碍件和活动件。对应对迎流流速分布不敏感，因而无上下游直管段要求。测量值对流体粘度不敏感，流体密度变化对测量值得值的影响微小。可做多参数测量，如同期测量密度，并由此派生出测量溶液中溶质所含的浓度。
技术指标参数表（表一）
指标名称 | 技术参数 |
质量流量测量准确度 | ±[0.2% +(零点稳定度/瞬时质量流量×100%)] |
质量流量测量重复性 | ±(1/2)×[0.2% +(零点稳定度/瞬时质量流量×100%)] |
密度测量范围 | 0.2 g/cm3～3.5g/cm3 |
密度测量准确度 | ±0.002g/cm3 |
温度测量范围 | -60℃～+200℃ |
温度测量准确度 | ±1℃ |
电流输出 | 4mA～20mA |
频率输出 | 0Hz～10kHz |
批控继电器触点容量 | 24V/0.1A |
批控继电器触点形式 | 常开（用户订货时说明，可改为常闭） |
工作环境参数表（表二）
名称 | 参数 |
流体介质温度 | -40℃～+200℃ |
工作环境温度 | 0℃～+40℃ |
工作环境湿度 | ≤90% RH，非冷凝 |
大气压力 | 86kPa～106kPa |
变送器供电要求 | 电源电压: (24±10%)V |
整机功率 | ＜15W |
规格型号及基本参数表（表三）
规格型号 | 公称通径 （mm） | 流量范围 （t/h） | 计量范围 （t/h） | 工作压力上限 （MPa） | 零点稳定度 （t/h） | 流速因子 （h m/t s） |
DN1 | 1 | 0～0.04 | 0.004～0.04 | 30.0 | 0.00001 | 353.68 |
DN2 | 2 | 0～0.16 | 0.016～0.16 | 30.0 | 0.00004 | 88.419 |
DN3 | 3 | 0～0.35 | 0.035～0.35 | 30.0 | 0.00008 | 39.298 |
DN6 | 6 | 0～0.7 | 0.07～0.7 | 30.0 | 0.00016 | 19.649 |
DN10 | 10 | 0～1.2 | 0.12～1.2 | 30.0 | 0.0002 | 4.9122 |
DN15 | 15 | 0～6.4 | 0.64～6.4 | 4.0 | 0.0011 | 2.1832 |
DN25 | 25 | 0～16 | 1.6～16 | 4.0 | 0.002 | 0.9022 |
DN40 | 40 | 0～40 | 4～40 | 4.0 | 0.003 | 0.3343 |
DN50 | 50 | 0～65 | 6.5～65 | 4.0 | 0.006 | 0.1965 |
DN80 | 80 | 0～160 | 16～160 | 2.5 | 0.01 | 0.0873 |
DN100 | 100 | 0～250 | 25～250 | 2.5 | 0.015 | 0.0544 |
DN150 | 150 | 0～550 | 55～550 | 2.5 | 0.03 | 0.0234 |
影响质量流量计测量的因素及解决方法 质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。要准确的测量数据，就不能有影响因素，但是在使用流量计的时候避免不了一些因素的影响，简单来说说有些因素影响质量流量计的测量及解决方法。
1、振动对质量流量计准确度的影响。处理方法：避免振动干扰，如果实在无法避免，应采取隔离措施，使流量计与振动干扰源隔离。
2、电磁干扰对质量流量计准确度的影响。
处理方法：质量流量计安装时应远离大型变压器、电动机等产生较大磁场的设备。
3、安装应力对质量流量计准确度的影响。
处理方法：
a.流量计安装时应严格遵守安装规范。
b.流量计安装完毕后，用手操器或在变送器界面调出“调零菜单”并记录出厂零点预设值，调零完毕后再观察此时零点值，前后两值要保证在一个数量级，如果两值之间差异较大，则说明安装应力太大，应重新安装。
4、油品中含有气体对质量流量计准确度的影响。
处理方法：
a.改善油品的工况条件，使其含有的气泡尽可能均匀分布，达到流量计正常计量的要求；
b.质量流量计上游安装消气器，尽量减少气液混合现象；
c.严格按照质量流量计安装规范安装：测量油品介质流量管朝下安装
5、温度变化对质量流量计准确度的影响。
处理方法：
a.温度对流量计测量管金属弹性的影响可以通过设定温度校正系数解决；
b.温度对零点稳定度的影响，在实际应用中，需要在操作温度状况下，对质量流量计进行现场调零，使影响减到。
6、压力变化对质量流量计准确度的影响。
处理方法：对于输转压力变化大及贸易交接的油品，需在流量计下游安装压力变送器，以软件的方式实时的进行压力补偿。
7、油品密度与粘度对质量流量计准确度的影响。处理方法：流量计应使用在测量单一或密度差异不大的油品上，对用于大宗量油品交接的质量流量计必须采用在线实流标定，并配备在线密度计。
8、测量管损坏或腐蚀对质量流量计准确度的影响。
处理方法：
a.流量计前端安装相应的过滤器，防止异物进入；
b.使用特殊材质的流量计。
