一、概述

夹具是我公司根据国*相关标准GB/T3098.1-2000，GB/T50205选用特殊材料精心设计加工制作而成，它通过不同方式的组合，可以进行螺栓楔负载试验和普通拉力试验、螺栓保证*小拉力荷载试验、螺母保证荷载试验。

二、主要技术指标：

1、楔负载试验*大拉力：696kN（M30-10.9s）

2、螺栓*小拉力荷载试验：583kN（M30-10.9s）

3、螺母保证荷载试验：583kN（M30-10.9）

4、螺栓保证荷载试验：466kN（M30-10.9s）

备注：M30以上的高强螺栓试验夹具需特殊订货。

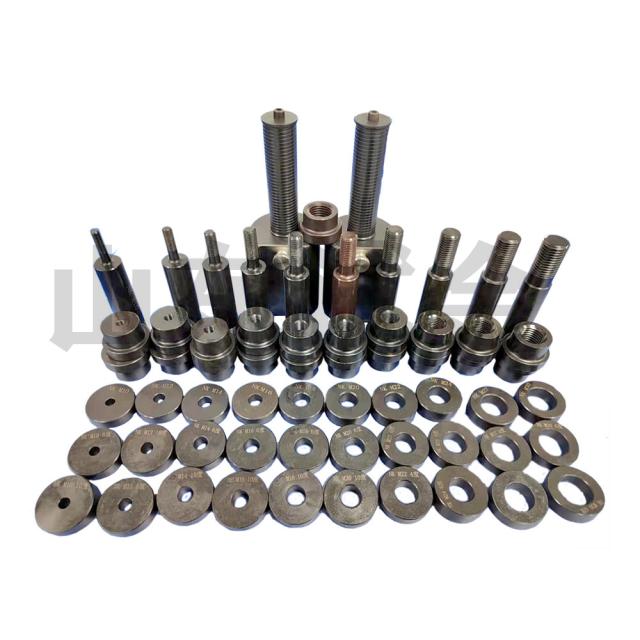

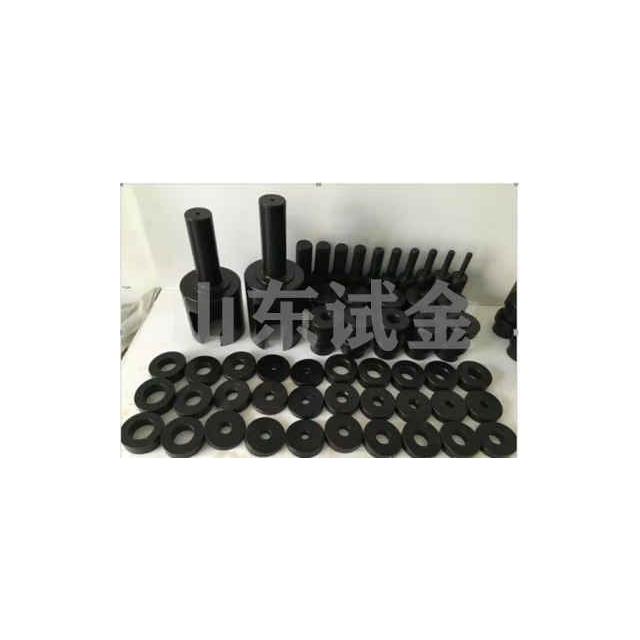

三、夹具配置：

1、夹具体（含拉杆）一对（共4件）

2、平垫M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件（共10件）

3、带内螺纹的拉力环M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各两件（共20件）

4、楔负载块M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一付（2件/付，共20件）M20以下为10º、6º

M22（含M22）以上为4º、6º

5、螺母试验芯棒M10\M12\M14\M16\M18\M20\M22\M24\M27\M3各一件（共10件）

另配一件M33的芯棒通用拉力环

如果每规格增加一个平垫还可以做钢网架球节点螺栓拉伸试验。

其它规格需特殊订货

产品名称：高强螺栓楔负载拉伸试验夹具M10-M30螺栓螺母保证载荷试验夹具

产品类别：仪器仪表/专用仪器仪表/其他专用仪器仪表
