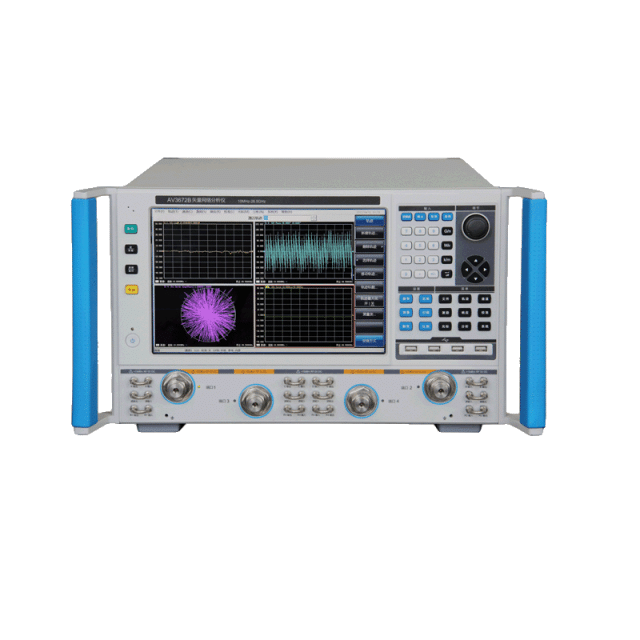

3672ABC-S系列矢量网络分析仪,思仪 中电四十一所

产品综述


3672A/B/C-S产品在3672系列产品的基础上,使整机的扫描速度、系统动态范围等关键技术性能指标保持与高性能系列产品不变的情况下降低成本,性价比更高。3672A/B/C-S矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式,内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式,外配USB、LAN、GPIB、VGA等多种标准接口,能精确测量微波网络的幅频特性、相频特性和群时延特性。



功能特点


校准类型灵活可选,兼容多种校准件

支持多窗口、多通道测量,快速执行复杂测试方案

具有对数幅度、线性幅度、驻波、Smith圆图等多种显示格式

具有USB、GPIB、LAN和VGA接口

中/英文操作界面,12.1英寸1280*800高分辨率多点触控显示屏

录制/运行,一键式操作简化测量设置步骤,提高工作效率

校准类型灵活可选,兼容多种校准件

3672A/B/C-S矢量网络分析仪提供向导校准(自动化校准)、非向导校准(使用机械校准件进行直通响应校准、直通响应与隔离校准、单端口校准、增强型响应校准、全双端口SOLT校准、TRL校准)、电校准(ECal)等多种校准类型,可根据实际测试需要选择同轴校准件以及电子校准件等多种校准件,方便不同接口类型器件的测试。





多窗口显示所有测量通道

本产品具有多通道和多窗口显示功能,多支持64个通道,多可同时显示16个测量窗口,每个窗口多可同时显示8条测试轨迹,使观测结果更加直观,用户使用更加方便。





大动态范围



3672A/B/C-S矢量网络分析仪采用混频接收的设计理念,有效扩展整机的测试动态范围,可以满足大动态范围的测试需求。



外设接口丰富,灵活实用

3672A/B/C-S矢量网络分析仪采用兼容PC的嵌入式计算机模块和Windows操作系统组成的软硬件平台,实现了测试仪器和个人计算机的完美结合。用户可以利用丰富的I/O接口(包括GPIB、USB和LAN等)完成数据通讯的佳选择。







典型应用
时域分析可对设计进行全面表征

3672A/B/C-S矢量网络分析仪可通过配置时域测量选件实现测量结果频域和时域之间的切换,用以确定器件、夹具或者电缆中的不连续点位置,实现故障精确定位。



产品名称:3672ABC-S系列矢量网络分析仪

产品类别:仪器仪表/电子测量仪器/示波器
