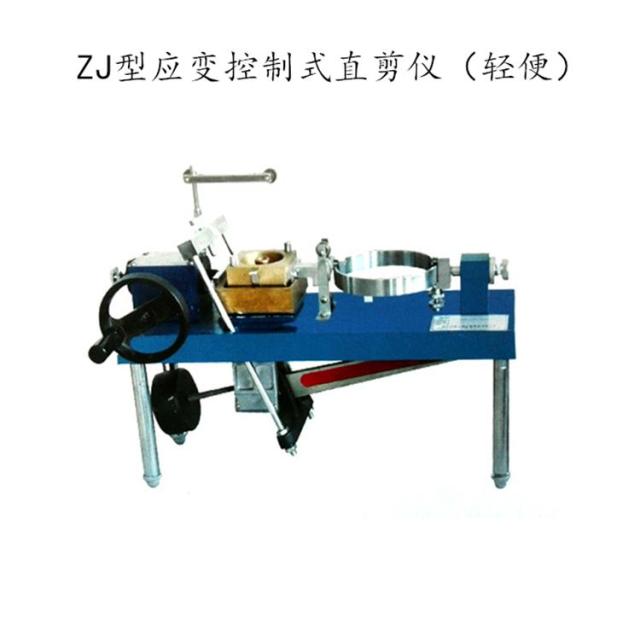

轻便直剪仪说明书
(单联手动、单联轻便通用)
欢迎使用本厂的产品
用途:
本仪器主要用于测定图的抗剪强度。通常采用四个土样。分别在不同的垂直压力下(400Kpa、300Kpa、200Kpa、100Kpa、50Kpa可选),施加水平力进行剪切以求得破坏时剪应力,然后根据库伦定律确定土的抗剪强度参数、内摩察角和凝聚力。(执行标准:JTG E40-2007中的T0140-1993/T0141-1993/T0142-1993/0143-1993/T0176-2007)。
《轻便型仪器净重(含砝码)40kg,外形尺寸(430*270*700)mm》
《手动型仪器净重(含砝码)55kg,外形尺寸(630*350*1050)mm》
轻便直剪仪技术指标:
试样面积30cm²、高20mm。
杠杆比1:20
z大水平载荷1.2KN
垂直分级加荷50、100、200、300、400Kpa(吊盘为第一载荷)如下表:
ZJ型直剪仪
土样(垂直压力)加载顺序表
30cm² i=1:20
顺
序
加荷砝码
数量(累计)
压力值
Kg
块
Kpa
1
0.765(吊盘)
50
2
0.765
100
3
1.53
200
4
300
5
400
