一、名称、型号及规格

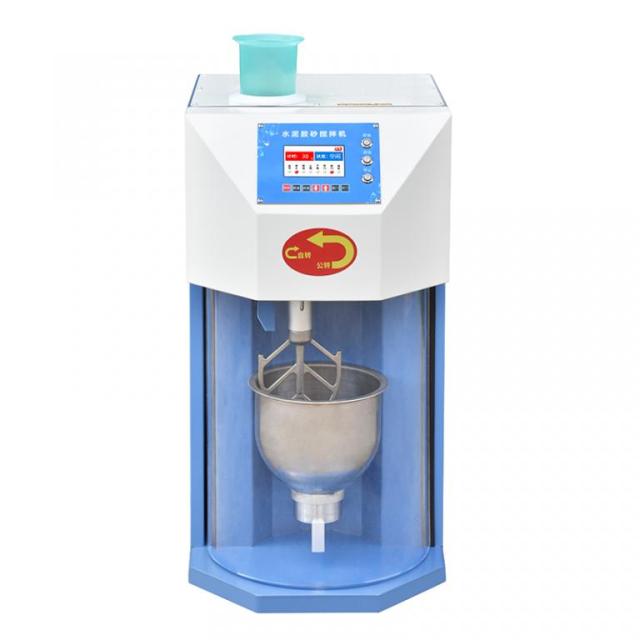

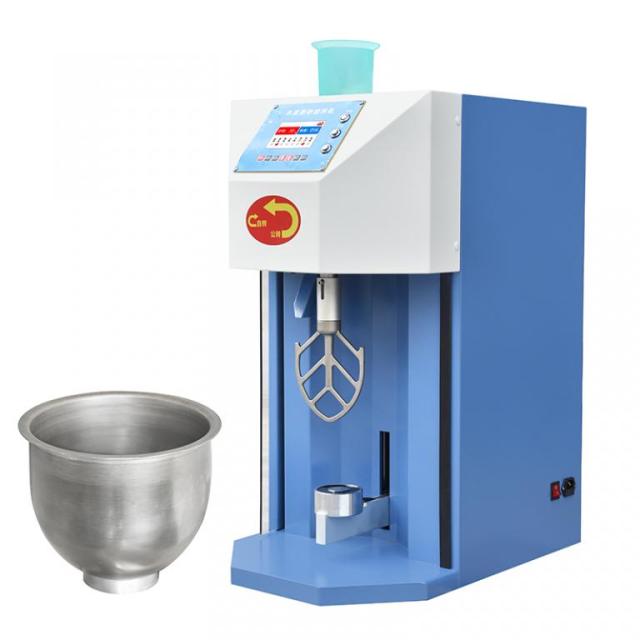

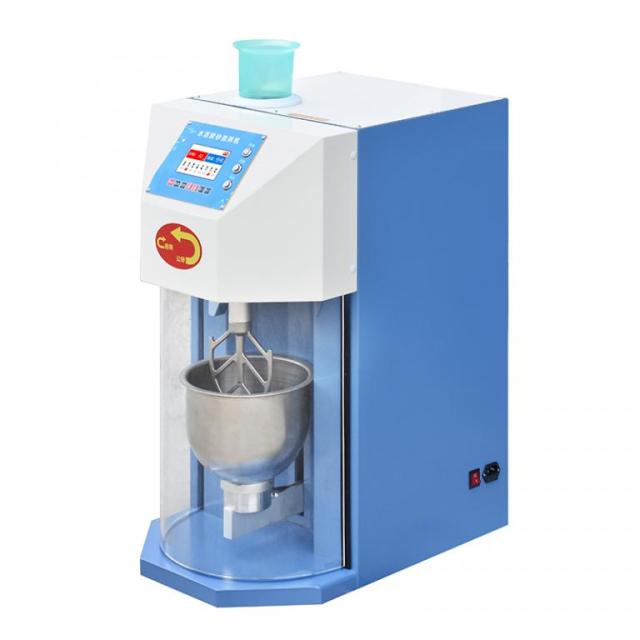

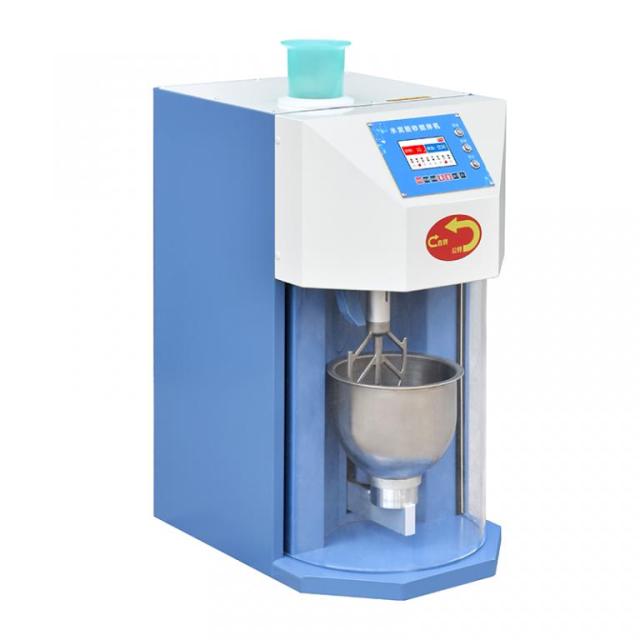

名称：水泥胶砂搅拌机

型号：JJ-20H

二、执行标准

GB/T 17671-2021《水泥胶砂强度检验方法(ISO法)》

JC/T 681-2022 《行星式水泥胶砂搅拌机》

三、功能总述

       水泥胶砂搅拌机是我公司参照GB/T 17671-2021《水泥胶砂强度检验方法(ISO法)》、JC/T 681-2022 《行星式水泥胶砂搅拌机》等标准设计制作。行星式胶砂搅拌机由胶砂搅拌锅和搅拌叶片及相应的机构组成。

四、技术参数

运动轨迹	低速（自转：140±2r/min）（公转：62±2r/min） 高速（自转：285±3r/min）（公转：125±3r/min）
运动轨迹	搅拌叶在搅拌锅内的运动轨迹同ISO679—1989（E）
搅拌叶宽度	135mm
搅拌叶联接	使用快接（可随时拆装叶片，便于叶片清洗）
搅拌锅容积	5L（壁厚3mm）
搅拌锅安装	采用磁吸式锁固结构
加砂方式	新式加砂结构，90度倾倒加砂，加砂完全性更高。
电动防护门	采用自动开合门方式
工作间隙	搅拌叶与搅拌锅之间的工作间隙为3±1mm
电动机	步进电机软传动（功率0.75kW）
净重	79kg
外形尺寸	长400×宽560×高900（mm）

五、技术要求

1、搅拌叶片高速与低速时的自转和公转速度（如下）

	自转 r/min	公转 r/min
低	140±2	62±2
高	285±3	125±3

2、胶砂搅拌机的工作程序

2.1 设有手动和自动两种模式

2.2 自动控制程序为：低速30s±1s，再低速30s±1s、同时自动开始加砂并在20s～30s内全部加完，高速30s±1s，停90s±1s，高速60s±1s。

2.3 手动控制具有高、停、低三档速度及加砂功能控制按钮，并与自动互锁。

3、加砂装置

3.1 完全性：一次试验所用标准砂能全部进入锅内不会外溅。

3.2 加砂装置：水泥砂浆搅拌机采用新式加砂结构，通过程序控制步进电机控制新式加砂斗进行加砂，加砂速度更均匀，控时更精确，加砂到最后电机能自动抖动数次，使加砂完全性更高。

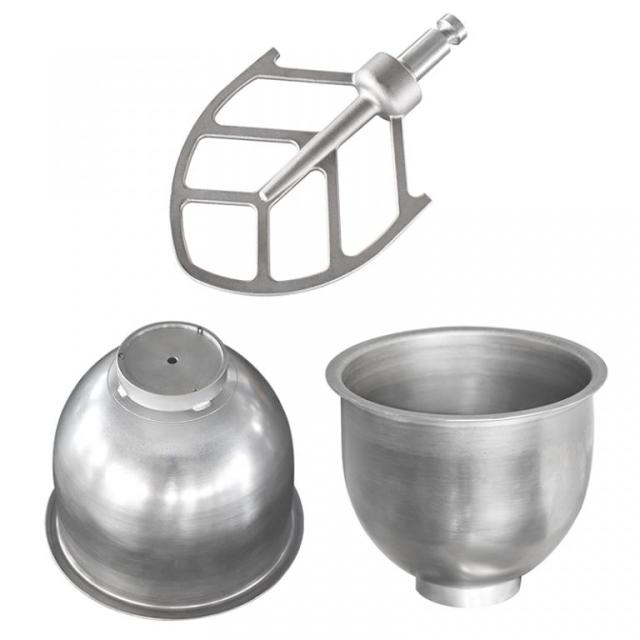

4、搅拌锅

4.1 搅拌锅由不锈钢制造。

4.2 搅拌锅深度：≈180㎜。

4.3 搅拌锅内径：≈200㎜，垂直方向的内径之差不应超过0.5㎜。

4.4 搅拌锅壁厚：≈3㎜。

4.5 搅拌锅采用磁吸式锁固结构（取放更便捷，锁定后无晃动）。

产品名称：新标准JJ-20H水泥胶砂搅拌机

产品类别：仪器仪表/专用仪器仪表/其他专用仪器仪表
