主要技术参数： 公称压力:1.6-4.0（MPa） 公称通径：25mm 公称长度：300-440mm 介质温度：≤250℃ 主要材质：Q235-A（碳钢）

一、概述
B49X－－25型透反射式双色水位计是专用于各类承压容器及工业蒸汽锅炉和蒸汽机车锅炉的水位显示，有汽红水绿来指示液位高度。
该水位计有上下阀门与中间的水位显示仪三部分组成，排污阀与下阀相连，上下法兰与锅炉炉壁法兰连接，根据光的性质，红光和绿光的波长不同，在同种介质中的折射角不同，水对光的透射感光能力不同，构成了双色水位计的特殊结构，光源发出的光线经光学系统成像，形成汽红水绿双色显示，工作时把汽水阀打开，排污阀门关闭，这样水位计与炉水构成一个连通回路，根据连通器原理，则双色水位计水位高度就是锅炉内部的水位高度，这样由红绿即可判断锅炉里水位高度。
二、主要技术指标：
1.安装中心距L（mm）：250 300 330 350 440 特殊规格可订做。
2.可视高度（mm）：145 165 165 195 195
3.公称压力：2.5Mpa 实验压力：1.5倍公称压力
4.工作温度：≤225℃
5.连接法兰标准：JB/T9245-1999
6.材 质：铸铁　铸钢 不锈钢
7.法兰尺寸：DN15 DN20 DN25
8.工作介质：水、蒸汽

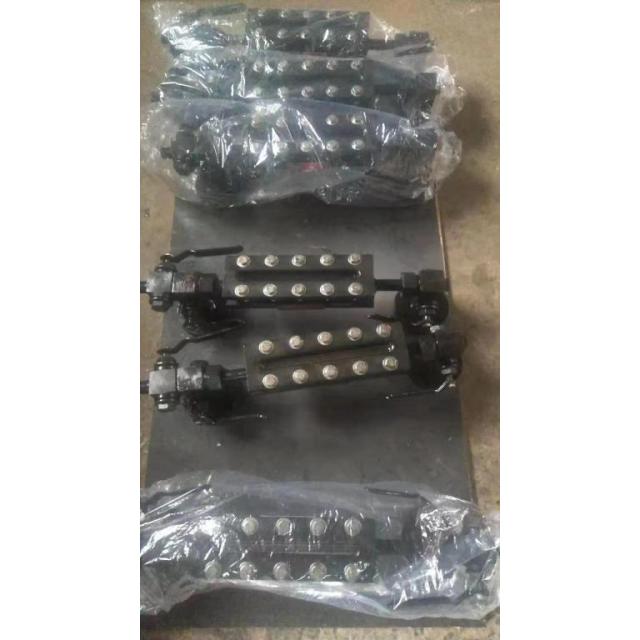

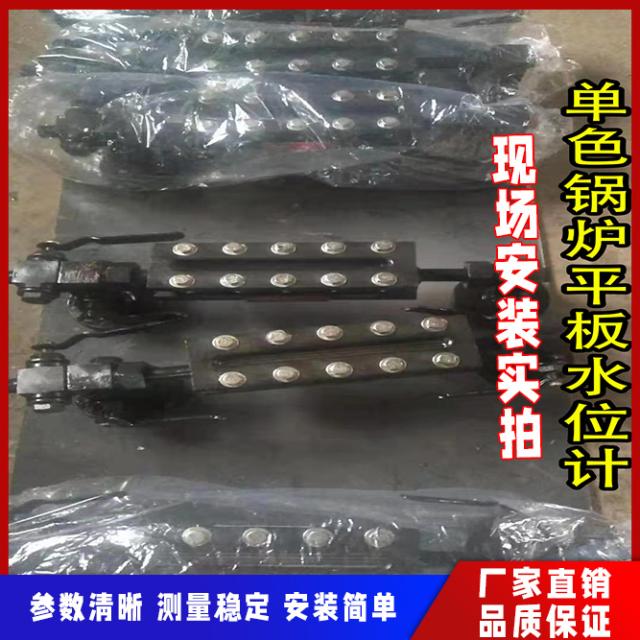

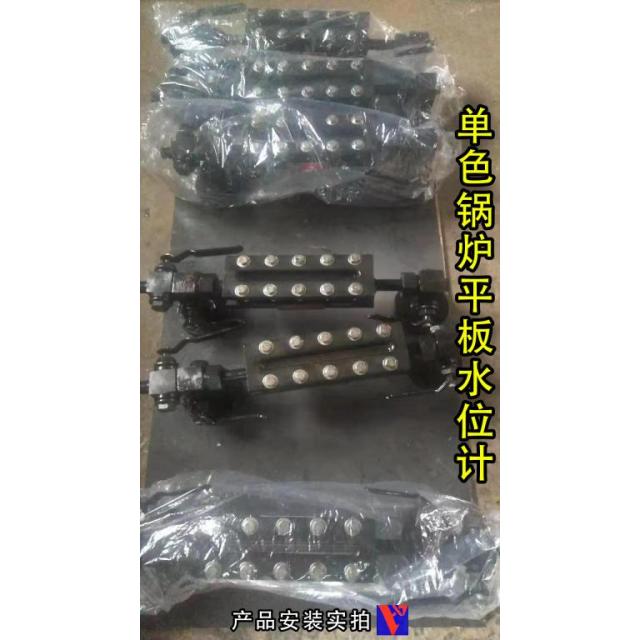

产品名称：单色平板水位计

产品类别：仪器仪表/物位仪表
