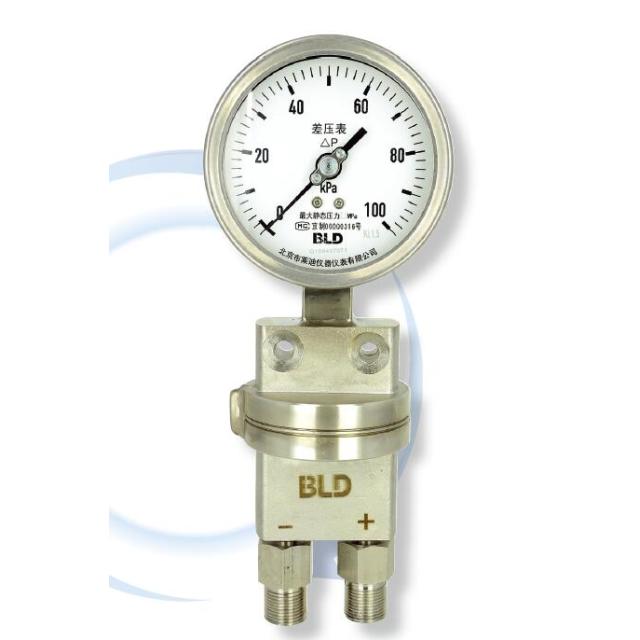

应用
产品适用于测量非粘度、不易结晶的气体液体介质的差压，可用于监测和控制泵、过滤器等；也可用于密封罐体内的液位测量。广泛应用于石油、化工、冶金、电力、食品、医药、环保、机械等行业。
技术参数
公称直径：Φ100mm、Φ160mm
精度等级：1.6级 、 2.5级
测量范围：0 ~2.5kPa …… 0.1MPa
环境温度：-20℃ ~60℃
介质温度：-40℃ ~100℃
当测量系统的温度偏离20±5℃时，其设定
误差变化不大于0.5%/10℃
过程连接：M20×1.5、1/2”NPT、G1/2”
（可根据用户要求定制）
接液材质：316SS
表壳材质：304SS （316SS可选）
机芯材质：304SS
感压元件：膜片+波纹管
指 针：铝合金，黑色，可调零
表 盘：铝合金，白底黑字
密封材料：橡胶
仪表玻璃：安全玻璃
防护等级：IP54、 IP65、IP66
最大静压：
量 程 范 围 最大静态压力
0 ～2.5kPa、0 ～4kPa 0.25MPa
0 ～6kPa ……25kPa 0.6MPa
0 ～40kPa …… 0.6MPa 1.6MPa
静压精度：
量程范围 静压时精度增加值
0～2.5……25kPa +0.3%／0.1MPa
0～40kPa……0.6MPa +0.1%／0.1MPa
选项
平衡阀（三阀组或五阀组）
隔膜化学密封、长尾等
仪表充液（甘油、硅油、氟油等）

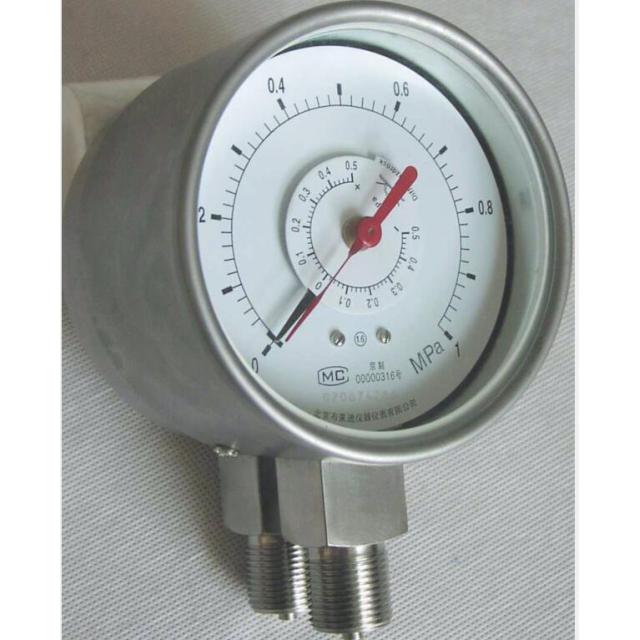

双量程表盘（或客户要求的非标表盘）

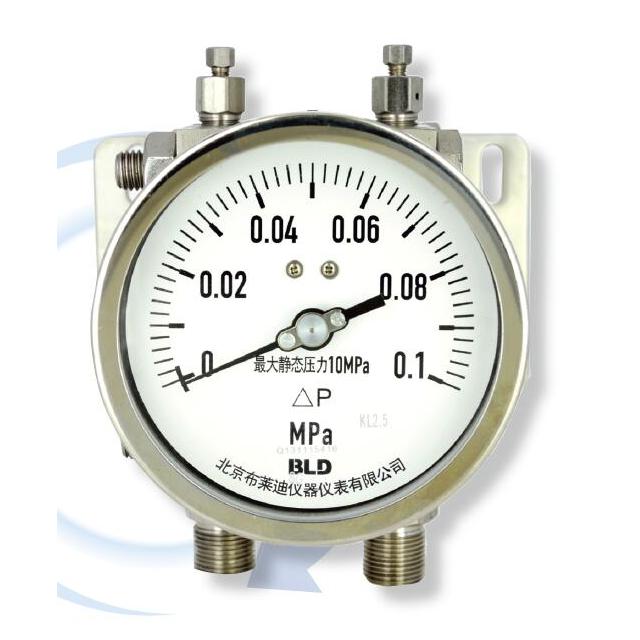

安装支架（在墙面或管道上安装）
电接点（控制电路通断及远传输出）
（一）差压表与平衡阀的安装：
1、差压表和平衡阀用两个锁母紧固，锁母和差压表接头密封面应加密封垫片。平衡阀连接到设备系统管道上（在平衡阀和设备管道
连接处应设有控制进气的阀门）。并连接接口用试漏剂试漏。
2、装有平衡阀的差压表在使用前必须先把中间阀门打开，两侧高压阀门和低压阀门应是关闭的。
3、先打开设备管道上的两个进气阀门，再缓慢打开左侧的低压阀门。 P-端的压力先进入平衡阀时，打开的中间阀门能起到平衡差压
表腔体内压力的作用，以免打坏差压表。如差压表表针有轻微离零情况属正常现象，只需把表针调到零位即可。
4、再关闭中间阀门，然后缓慢打开右侧的高压阀门，P+端的压力进入，差压表开始正常工作。
（二）差压表与平衡阀的拆卸：
1、关闭设备管道上进气的两个阀门。
2、先打开平衡阀的中间阀门，再关闭高压阀门P+和低压阀门P-（高压阀门和低压阀门原始为打开状态）
3、拆下需更换的差压表：松卸两个锁母，注意用扳子卡住差压表的接头，只拆平衡阀上部的锁母。先松开一点放空残余压力，再把
平衡阀上的两个锁母慢慢松开把差压表取下。（注意一定要两个锁母同时松）
4、把新差压表的接头与平衡阀的锁母连接紧固安装好（最好换上两个新的密封垫片以确保不漏），并连接接口用试漏剂试漏。
5、后续步骤同一、差压表与平衡阀的安装：的第2、3、4步。
YCBFN-100.GK.531.K200.M20.（其他选项）
YCBF 膜片式压力表
N
充油
N：耐震型
无：普通型
100
公称直径
100：Φ100mm
160：Φ160mm
GK
安装方式
GK：安装支架安装
AO：径向安装
531
壳体类型
521：不锈钢安装式IP54
531：不锈钢焊接式IP65
K200
量程范围详见附表1 量程代码表
M20
连接方式详见附表2 螺纹代码表
其他选项详见附表3 其他选项表
