应用
产品适用于测量非粘度、不易结晶的气体液体介质的差压，在有较高差压或工作压力（静压）的场所，可用于监测和控制泵、过滤器等；也可用于密封罐体内的液位测量。广泛应用于石油、化工、冶金、电力、食品、医药、环保、机械等行业。
技术参数
公称直径：Φ100mm、Φ160mm
精度等级：1.0级、 1.6级 、 2.5级
测量范围：0 ~ 16 kPa …… 1.6MPa
最大静压：双侧10MPa、25 MPa、40 MPa
单侧10MPa、25 MPa
环境温度：-20℃ ~60℃
介质温度：-40℃ ~100℃
当测量系统的温度偏离20±5℃时，其设定
误差变化不大于0.1%/℃
过程连接：M20×1.5、1/2”NPT、G1/2”
（可根据用户要求定制）
接液材质：316SS
表壳材质：304SS （316SS可选）
机芯材质：304SS
感压元件：膜片
指 针：铝合金，黑色，可调零
表 盘：铝合金，白底黑字
密封材料：橡胶
仪表玻璃：安全玻璃
防护等级：IP54、 IP65、IP66
选项
平衡阀（三阀组或五阀组）
隔膜化学密封、长尾等
仪表充液（甘油、硅油、氟油等）
双量程表盘（或客户要求的非标表盘）
安装支架（在墙面或管道上安装）
（三）差压表与平衡阀的安装：
1、差压表和平衡阀用两个锁母紧固，锁母和差压表接头密封面应加密封垫片。平衡阀连接到设备系统管道上（在平衡阀和设备管道
连接处应设有控制进气的阀门）。并连接接口用试漏剂试漏。
2、装有平衡阀的差压表在使用前必须先把中间阀门打开，两侧高压阀门和低压阀门应是关闭的。
3、先打开设备管道上的两个进气阀门，再缓慢打开左侧的低压阀门。 P-端的压力先进入平衡阀时，打开的中间阀门能起到平衡差压
表腔体内压力的作用，以免打坏差压表。如差压表表针有轻微离零情况属正常现象，只需把表针调到零位即可。
4、再关闭中间阀门，然后缓慢打开右侧的高压阀门，P+端的压力进入，差压表开始正常工作。
（四）差压表与平衡阀的拆卸：
1、关闭设备管道上进气的两个阀门。
2、先打开平衡阀的中间阀门，再关闭高压阀门P+和低压阀门P-（高压阀门和低压阀门原始为打开状态）
3、拆下需更换的差压表：松卸两个锁母，注意用扳子卡住差压表
YCAN-150.AH.531.K200.M20.（其他选项）

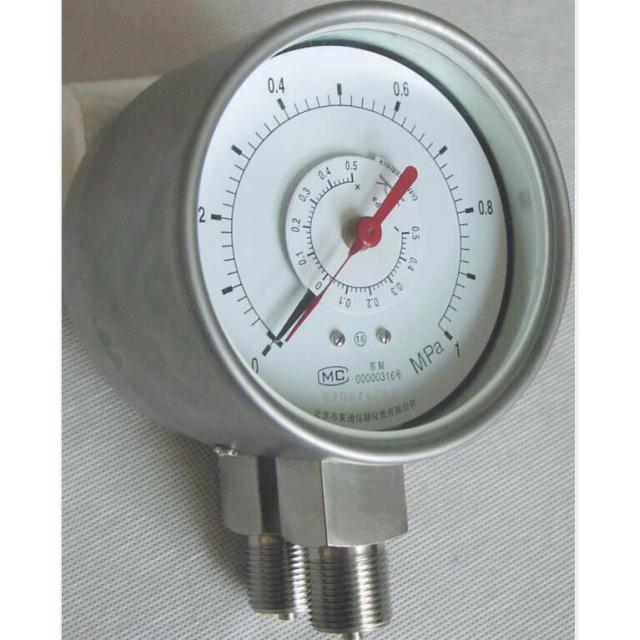

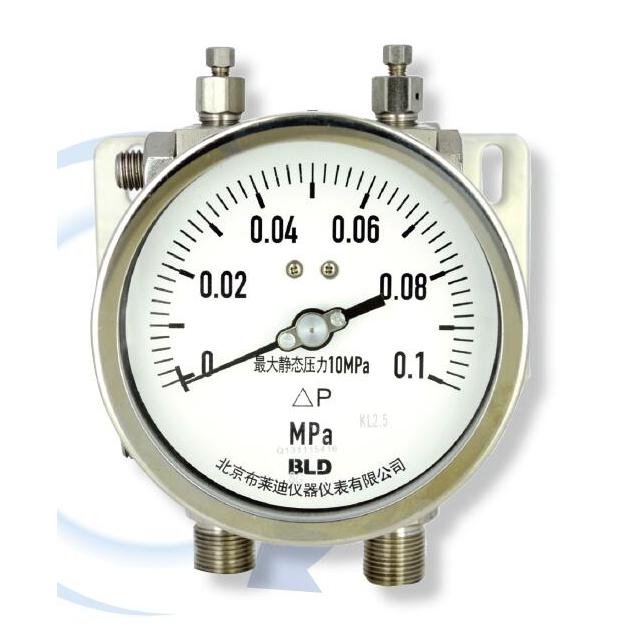

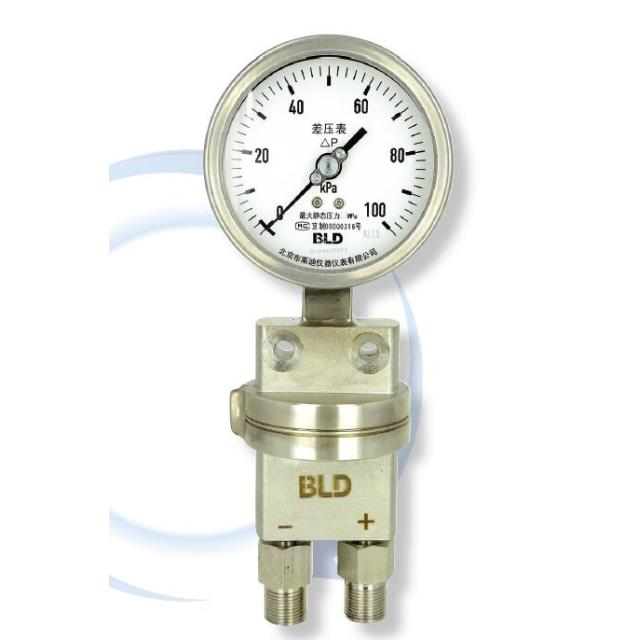

YCA 双膜片差压表
N
充油
N： 耐震型
无：普通型
150
公称直径
100：Φ100mm
150：Φ150mm
AH
安装方式
AH：径向后背板安装
GK：管卡子安装
531
壳体类型
521：不锈钢安装式（Φ150）
522：不锈钢安装式（Φ100）
K200
量程范围详见附表1 量程代码表
M20
连接方式详见附表2 螺纹代码表
其他选项详见附表3 其他选项表
