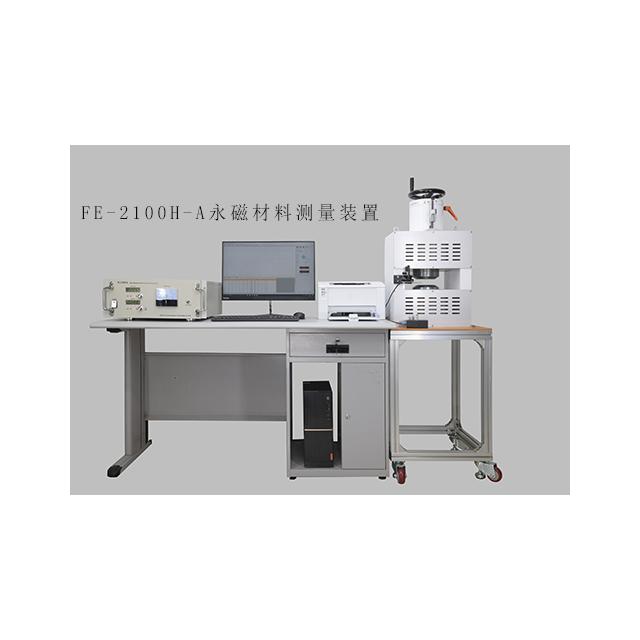

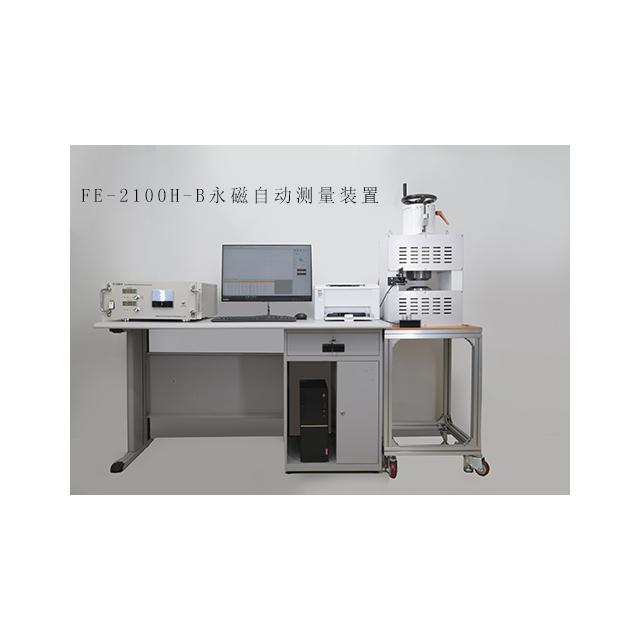

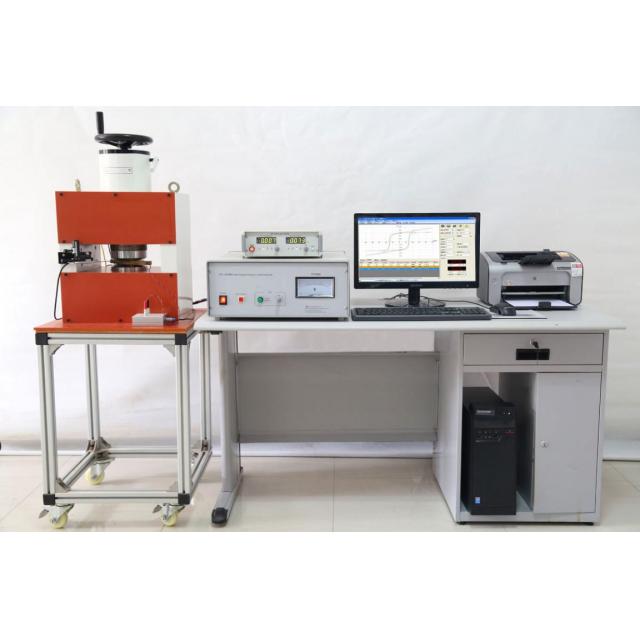

FE-2100H永磁材料自动测量装置简介 |
FE-2100H永磁材料磁性测量仪适用于测量各种铁氧体、铝镍钴、钕铁硼和钐钴等永磁材料的剩磁Br、矫顽力Hcb、内禀矫顽力Hcj和最大磁能积BHmax等磁性能参数，并显示B&J-H磁滞回线和退磁曲线。 FE-2100H永磁材料磁性测量仪依照国家标准GBT 3217-2013的测试方法，采用微机控制和A/D、D/A技术，自动设定测试磁场和磁通量程，自动修正积分零点漂移和霍尔探头非线性，可根据用户测试需要配置多种固定B/J线圈，也可根据测试需要选择平极头、收缩极头、加热极头、瓦型极头等不同方式测量。设备测量过程中无需人工操作，简便快捷。软件可直接绘制样品的B&J-H退磁曲线、磁滞回线和各种温度下材料曲线的测量，测试报告最多可叠加温度曲线为4条，更好地满足数据的对比分析。仪器的准确性、重复性达到国际先进水平。 |
FE-2100H永磁材料自动测量装置适用标准 |
● GB/T 3217-2013 << 永磁（硬磁）材料磁性试验方法 >> ● GB/T 24270-2009 << 永磁材料磁性能温度系数测量方法 >> ● IEC 60404-5 << 磁性材料第5部分:永磁(硬磁)材料磁性能测量方法 >> |
FE-2100H永磁材料自动测量装置硬件特点 |

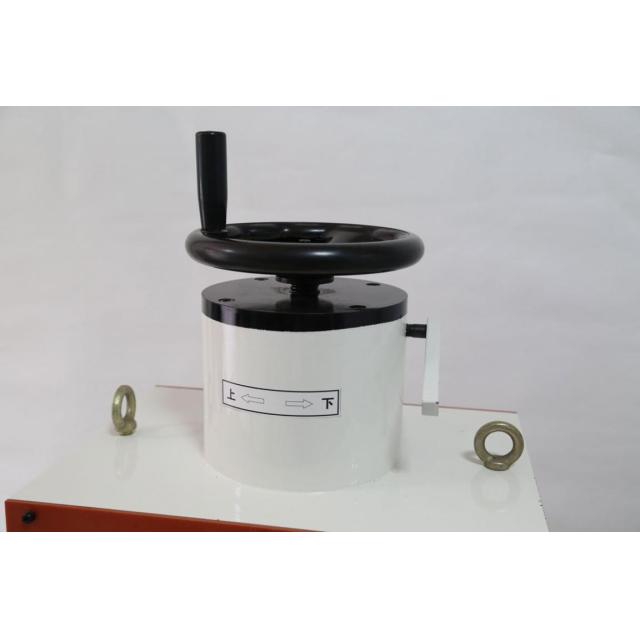

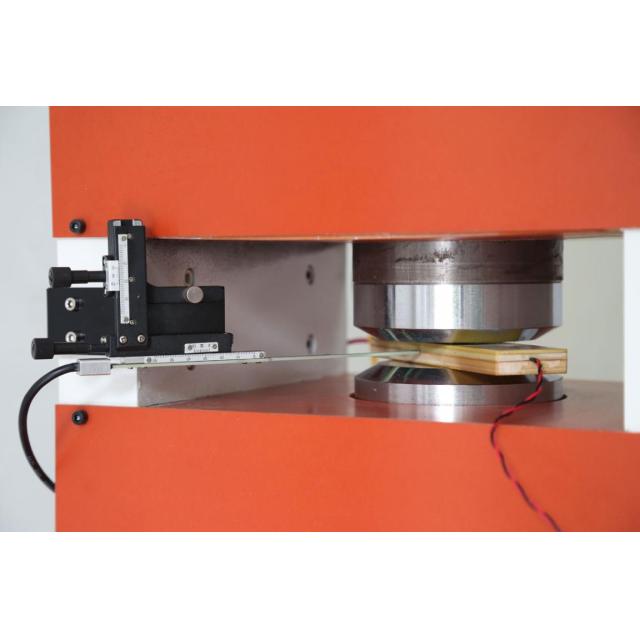

● 可测量材料：铁氧体、铝镍钴、钕铁硼和钐钴、稀土等永磁材料； ● 可测量的样品形状: 圆柱、方块、环形和瓦形等形状的永磁材料； ● 可测量的磁性能：剩磁Br、矫顽力Hcb、内禀矫顽力Hcj和最大磁能积BHmax等磁性能参数； ● 可测温度范围：满足常温到200℃永磁材料温度曲线的测量；（选配） ● 电磁铁设计特点：采用极柱抱死结构设计，改变了传统电磁铁锁紧困难的物理性问题； ● 操作简便：除设置永磁测量参数和摆放样品外，测试过程一次性完成，测量时间短； ● 自动设定量程：采用微机控制和A/D、D/A转换技术，自动设定测试磁场和测试量程； ● 精确性：自动修正积分漂移和霍尔探头非线性，从而保证测量数据的精确度； ● 可选配的测试工装： （1）可根据样品测试需要选择不同的工装； （2）提供测试需要的平极头、收缩极头、加热极头或瓦型极头； （3）提供与样品匹配的固定J线圈。 |
FE-2100H永磁材料自动测量装置软件特点 |
● 操作系统：Win XP/7/8/10中文或英文操作系统； ● 语言显示：支持中文或英文双语显示； ● 操作特点： (1) 测量过程中测试波形曲线实时显示，可随时中止测量； (2) 软件最多可同时叠加显示4条测量结果曲线，更直观的比较不同条件下的差异； (3) 软件内置各种材料的温度系数，可为温度修正提供数据参考； (4) 测量周期为30-120秒（具体取决于样品类型和操作人员的熟练程度）； ● 存储特点： (1) 测量结果自动保存（按测试编号保存或手动干预保存） (2) 样品编号、尺寸、参数等数据可自动保存，减少人工差错； (3) 软件有打印预览功能，也可直接打印测量结果和测试曲线； (4) 测量结果和测试曲线可输出为BMP等图形格式，也可导出为数据表格形式，并可用Excel等软件做统计处理； |
被测参数 | HcB(%) | HcJ(%) | Br(%) | BHmax(%) |
不确定度（K=2） | 1.0 | 1.0 | 1.0 | 2.0 |
重复性（恒温） | ±0.3 | ±0.3 | ±0.3 | ±1.0 |
型号 | DCT-140 | DCT-200 | DCT-250 | DCT-300 |
极柱 | 140mm | 200mm | 250mm | 300mm |
极面（收缩） | 60mm | 60mm | 80mm | 100mm |
可调气隙 | 60mm | 80mm | 80mm | 80mm |
磁场 | 1.8T | 2.8T | 3.0T | 3.2T |
电阻 | ≤5Ω | ≤3Ω | ≤2.5Ω | ≤2Ω |
重量 | 约200KG | 约800KG | 约1400KG | 约3000KG |
型号 | DTC-140（收缩到60mm） | DTC-200（收缩到60mm） | DTC-250（收缩到80mm） | DTC-300（收缩到100mm） |
20mm间隙 | 1.8T | 2.5T | 2.5T | 2.5T |
10mm间隙 | 2.5T | 2.9T | 2.9T | 2.9T |
5mm间隙 | 2.7T | 3.2T | 3.2T | 3.2T |
型号 | 140型电源 | 200型电源 | 250型电源 | 300型电源 |
输出功率 | 2kA | 4KA | 5KA | 16KA |
供电电源 | 单相220V，50Hz | 三相380V，50Hz | 三相380V，50Hz | 三相380V，50Hz |
输出电压 | ±100V | ±120V | ±150V | ±200V |
输出电流 | ±20A | ±40A | ±60A | ±80A |
稳定度 | 0.05% | |||
输出保护 | 过压、过流、短路保护 | |||
工作环境 | 0-40℃，40-80% RH ，无结露 | |||
重量 | 80kG | |||
项目 | 组件 | 说明 |
1 | 励磁电源 | 功率：2~16KVA |
2 | 电磁铁 | 极柱直径：140-300mm |
3 | 高斯计和磁通计 | 高斯计量程：0-3T或0-4T；磁通计量程：0-20mwb； |
4 | 固定J线圈 | 按照样品尺寸定做 |
5 | 标样 | ALNiCo |
6 | 数据采集卡 | 12位或16位（内置励磁电源） |
7 | 计算机 | 工控电脑或者联想电脑 |
8 | 测量软件 | FE-2100磁性材料自动测量系统V1.0 |
9 | 打印机 | 惠普激光打印机 |
|
|
