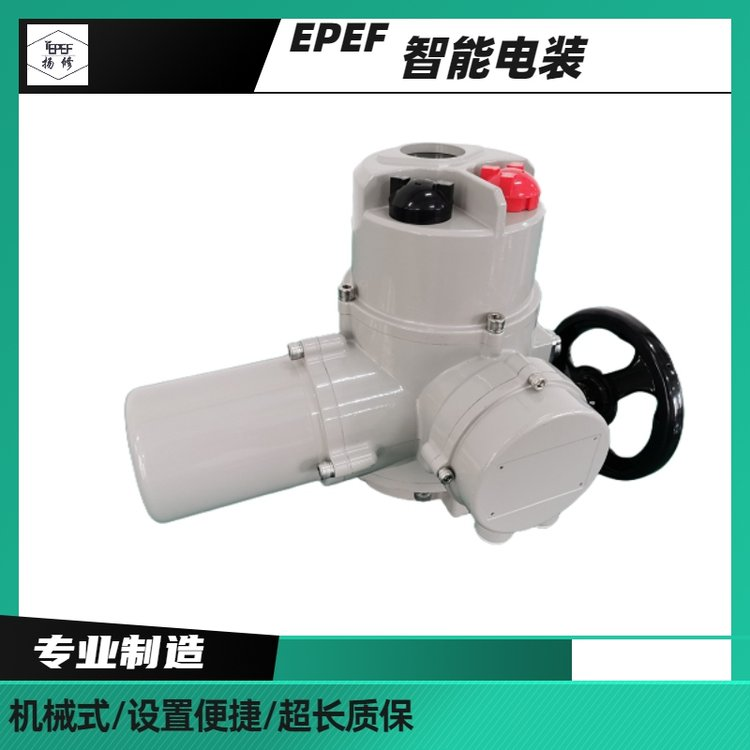

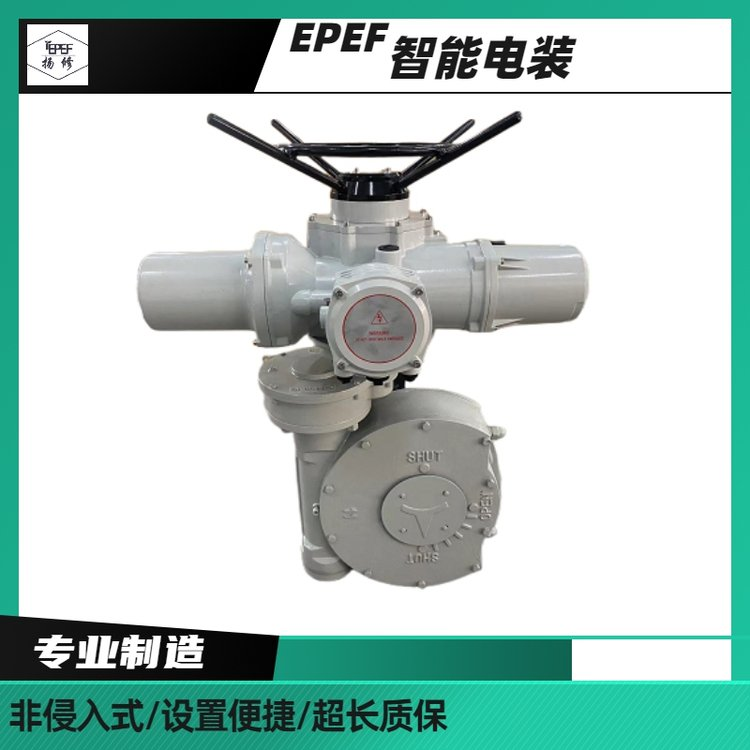

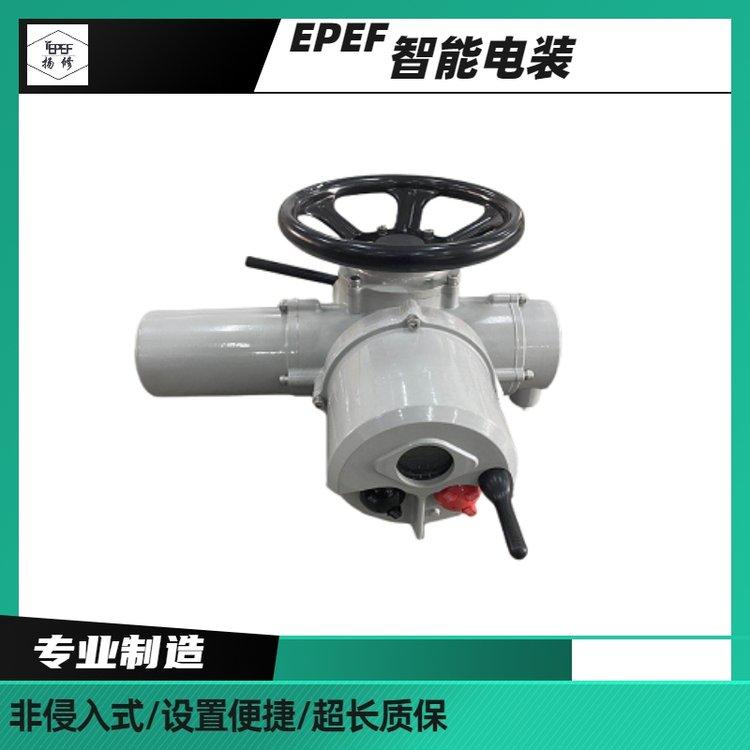

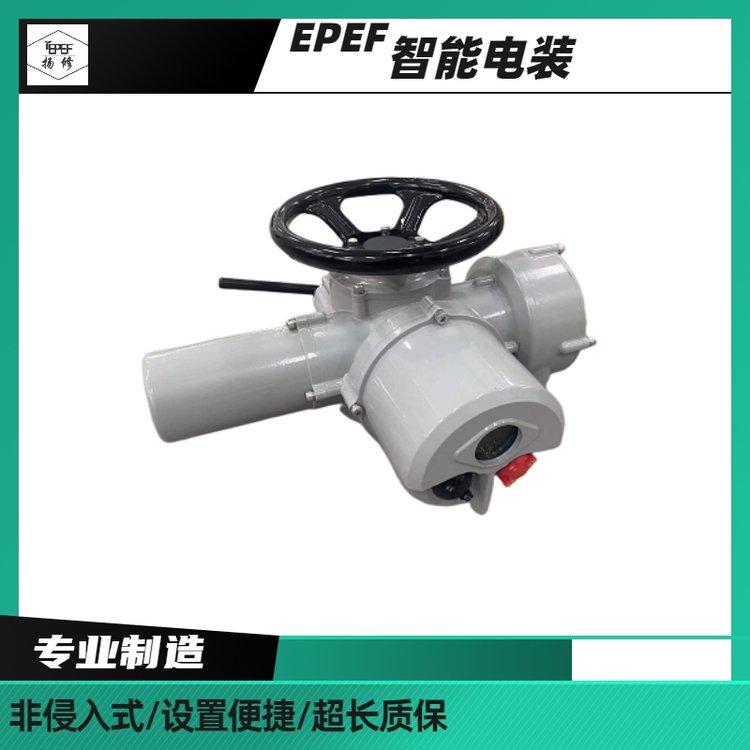

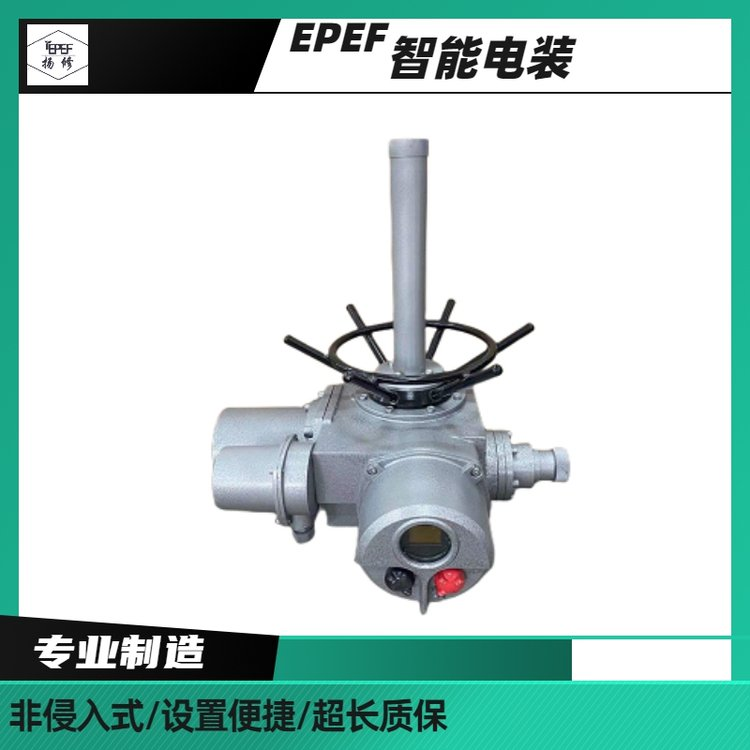

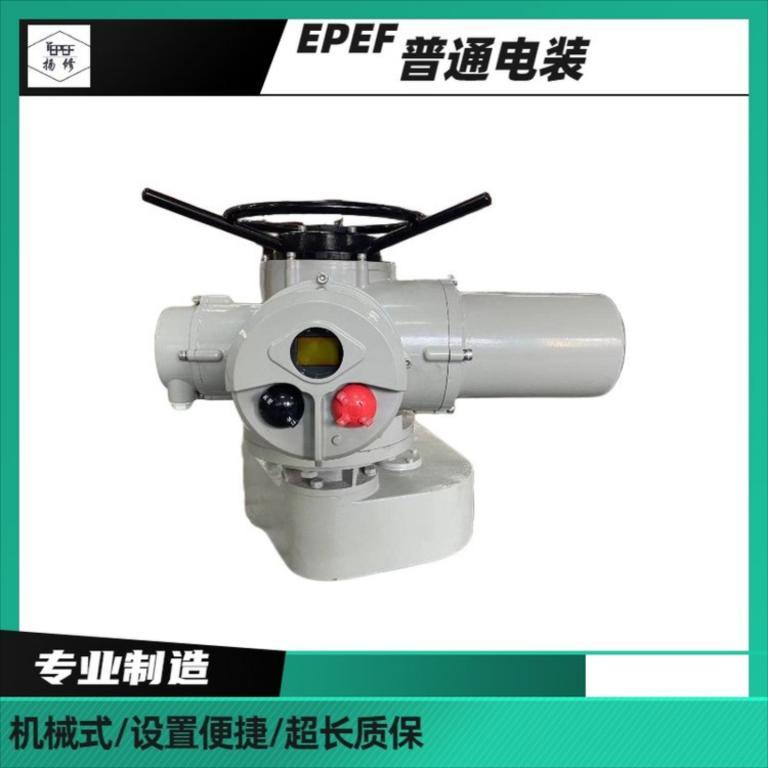

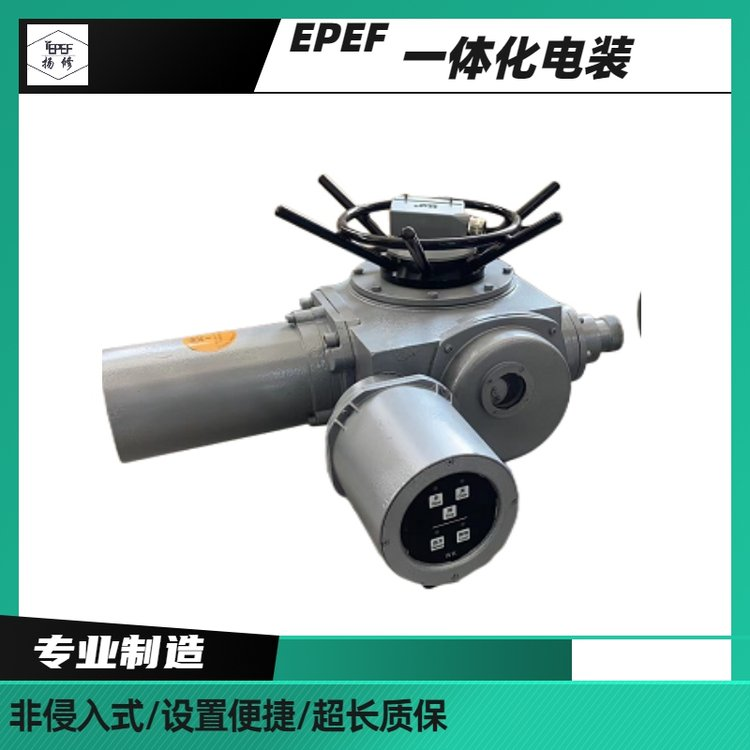

扬州闸门启闭机QDZ双吊点/单吊点定做；QDZW型电、手动螺杆启闭机具有超负荷停机保护、事故报警显示、上下行程限位控制等功能，具有电手动切换机构自动切断电源、现场与、与微机联控功能，应用于水利水电、火力发电厂、核电站、市政、环保等泵站进出口闸门的开启和关闭，应用于工农业水渠的进、出口闸门截流的开启和关闭，应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门的开启和关闭。对于双吊点电手启闭机，所配电动装置与单吊点一致。该启闭机所用电动装置为密封户外型，可根据用户要求制成“三防型”(防霉、防潮、防盐雾)。2.型号说明3． 结构原理及操作程序QDZW型电手动启闭机由电动装置、机座、丝杆、护罩及电气控制箱等组成，电动装置由专用电机、减速机构、转矩控制机构、行程控制机构、位置指示机构、手/电动转换机构及现场操作机构组成。本启闭机由电动机或手动摇柄带动传动装置(齿轮、蜗轮、蜗杆或减速箱)运转驱动传动螺母(或螺杆)转动，使螺杆作垂直升降运动，从而作开启或关闭闸门。(1)专用电机：为YDF电机。它是根据电动装置的工作特点及一般闸门使用工况而设计制造的闸门专用电机。(2)减速机构：为同轴式。由一级蜗杆、蜗轮组成。(3)行程控制机构：用来指示闸门的开启和关闭位置，由齿轮传动部分、计数器和大触点控制部分组成。(4)位置指示机构：用来指示闸门的开启和关闭程度。由一组传动齿轮、指针、开度盘（270°指示）组成。同时装有电位器用来将闸门的开度电信号发送至控制室。(5)转矩控制机构：用来控制电动装置的输出转矩的大小。由转矩轴、触板、微动开关组成。(6)手电动切换机构：用来进行电/手动操作的相互转换（电动时自动恢复）。由手柄、拨叉、分离钩杆组成。(7)现场操作机构：用来进行现场电动开启和关闭闸门的机构。由旋钮、凸轮、微动开关组成。(8)控制器：是与电动装置分离的电气控制部件，一般放在控制室内。由主电路、控制电路和指示电路三部分组成。通过开度表的电流大小改变，显示闸门的开闭程度。<img src="https://img-i-album.toocle.com/view/2023/03/21/25/6418ffbf0f025.jpg" style="max-width:100%;"/>4.电气控制(1)电气控制原理图:(见电装说明书)(2) 工作原理:接通电源,电源指示灯1VXD亮,表示整机已通电。当闸门在“全开”和“全关”之间的位置时“闸开按钮指示灯”和“闸关按钮指示灯”都不亮。按下按钮KA，交流接触器KC吸合，触点接通电机电源，闸门开启，当闸门达到“全开”位置时，计数器的凸轮触压行程开关1WK其常闭触点断开，使该电路切断，交流接触器GC断电停止工作，使电机停止转动，同时1WK的常开触点闭合，闸门按钮指示灯2XD亮，表示闸门处在“全开”位置。按下按钮GA使交流接触器GC吸合，其触点接通电机电源，闸门关闭。当闸门达到 “全关”位置时，计数器的凸轮触压行程开关2WK，其常闭触点断开，使该电路切断，交流接触器GC断电停止工作，使电机停止转动，同时2WK的常触点闭合，闸关按钮指示灯3XD亮，表示闸门处在 “全关”位置。当开启或关闭闸门时，如果输出轴上的转矩超过了转矩限制机构的动作转矩时，微动开关3WK或4WK动作切断KC或GC电路电源，使电机停止转动，此时微动开关3WK或4WK因予先受压而断开的常闭触点复位，事故指示灯4XD亮表示过转矩，其常开触点亦复位，切断相应接触器电源，电机停止运转。当开启或关闭闸门时，随着线绕电位器旋臂的转动，通过开度表的电流大小也逐渐改变，从而可以显示闸门的开闭程度，转动2W的转柄（即控制器上“调整”旋钮）可以调整开度表的“满度”。
