<img alt="" src="http://www.sonostar.cn/uploads/221031/1-22103122453L03.jpg"/><img alt="" src="http://www.sonostar.cn/uploads/221031/1-221031224604248.jpg"/>技术指标：• 扫描方式：电子阵列扫描• 探头半径：R13• 探头频率：8/11MHz• 探头扫描深度：30/50/70/80mm• 显示模式：B、B/M、Color、PW、PDI• 图像调节：扫查及显示深度、总增益、分段增益TGC、动态范围、焦点、谐波、降噪、彩色多普勒WF、彩色多普勒PRF、PW基线、PW采样容积、PW采样角度、图像上下和左右翻转• 穿刺辅助功能：平面内穿刺引导线功能，平面外穿刺引导与血管定位功能• 测量：B模式：长度、面积/周长、角度、轨迹、距离B+M模式：心率、时间、距离B+PW模式：速度、血流阻力指数、深度• 电影回放：手动和自动回放，可设置回放帧数为100/200/500/1000• 图像保存：JPG, avi, MP4，DICOM多种格式• 图像联网传输：DICOM和WorkList对接与传输• 探头与主机连接方式：内置wifi无线连接，和部分平板之间也支持USB连接• Wifi类型：802.11g/20MHz/5G/450 Mbps• 图像帧频：20f/s• 软件支持系统：苹果iOS和安卓Android，Windows• 电池续航能力：2~3小时（连接充电线一边充电则可一直使用）• 充电方式：USB充电或无线充电• 尺寸/重量：135mmx61mmx21mm，103g标准配置：探头1个，充电线1条，背包或铝箱(可选) 1个选配：探头穿刺架、安卓平板、苹果平板、无线充电宝、平板支架、小推车、一次性探头无菌套、远程会诊插件软件<img alt="" src="http://www.sonostar.cn/uploads/221031/1-221031224H3304.jpg"/>

<img alt="" src="http://www.sonostar.cn/uploads/221028/1-22102Q43242X4.jpg"/>技术指标：• 扫描方式：电子阵列扫描 • 探头频率：6.5MHz/8MHz• 扫描深度：40-100mm，可调• 显示模式：B、B/M，Color、PW、PDI• 图像调节：扫查及显示深度、总增益、分段增益TGC、动态范围、焦点、谐波、降噪、彩色多普勒WF、彩色多普勒PRF、PW基线、PW采样容积、PW采样角度、图像上下和左右翻转·电影回放：手动和自动回放，可设置回放帧数为100/200/500/1000• 穿刺辅助功能：平面内穿刺引导线功能，平面外穿刺引导与血管定位功能• 测量功能：B模式：长度、面积/周长、角度、轨迹、距离B+M模式：心率、时间、距离B+PW模式：速度、血流阻力指数、深度• 图像保存：JPG、avi、DICOM多种格式• 图像联网传输：DICOM和WorkList对接与传输• 探头与主机连接方式：内置wifi无线连接，和部分平板之间也支持USB连接• Wifi类型：802.11n/2.4G/5G双频450Mbps• 图像帧频：18f/s• 软件支持系统：苹果iOS/安卓Android• 电池续航能力：1小时（连接充电线一边充电则可一直使用）• 充电方式：USB充电或无线充电• 尺寸：336mmx35mmx28mm• 重量：200g标准配置：探头1个，充电线1条，背包或铝箱(可选) 1个标准配置：探头穿刺架、安卓平板、苹果平板、无线充电宝、平板支架、小推车、一次性探头无菌套、远程会诊插件软件<img alt="" src="http://www.sonostar.cn/uploads/221028/1-22102Q43419636.jpg"/><img alt="" src="http://www.sonostar.cn/uploads/221028/1-22102Q43440W7.jpg"/><img alt="" src="http://www.sonostar.cn/uploads/221028/1-22102Q43503419.jpg"/><img alt="" src="http://www.sonostar.cn/uploads/221028/1-22102Q43523Q8.jpg"/><img alt="" src="http://www.sonostar.cn/uploads/221028/1-22102Q43542X8.jpg"/>

<img alt="" src="http://www.sonostar.cn/uploads/221031/1-22103122453L03.jpg"/><img alt="" src="http://www.sonostar.cn/uploads/221031/1-221031224604248.jpg"/>技术指标：• 扫描方式：电子阵列扫描• 探头半径：R13• 探头频率：8/11MHz• 探头扫描深度：30/50/70/80mm• 显示模式：B、B/M、Color、PW、PDI• 图像调节：扫查及显示深度、总增益、分段增益TGC、动态范围、焦点、谐波、降噪、彩色多普勒WF、彩色多普勒PRF、PW基线、PW采样容积、PW采样角度、图像上下和左右翻转• 穿刺辅助功能：平面内穿刺引导线功能，平面外穿刺引导与血管定位功能• 测量：B模式：长度、面积/周长、角度、轨迹、距离B+M模式：心率、时间、距离B+PW模式：速度、血流阻力指数、深度• 电影回放：手动和自动回放，可设置回放帧数为100/200/500/1000• 图像保存：JPG, avi, MP4，DICOM多种格式• 图像联网传输：DICOM和WorkList对接与传输• 探头与主机连接方式：内置wifi无线连接，和部分平板之间也支持USB连接• Wifi类型：802.11g/20MHz/5G/450 Mbps• 图像帧频：20f/s• 软件支持系统：苹果iOS和安卓Android，Windows• 电池续航能力：2~3小时（连接充电线一边充电则可一直使用）• 充电方式：USB充电或无线充电• 尺寸/重量：135mmx61mmx21mm，103g标准配置：探头1个，充电线1条，背包或铝箱(可选) 1个选配：探头穿刺架、安卓平板、苹果平板、无线充电宝、平板支架、小推车、一次性探头无菌套、远程会诊插件软件<img alt="" src="http://www.sonostar.cn/uploads/221031/1-221031224H3304.jpg"/>

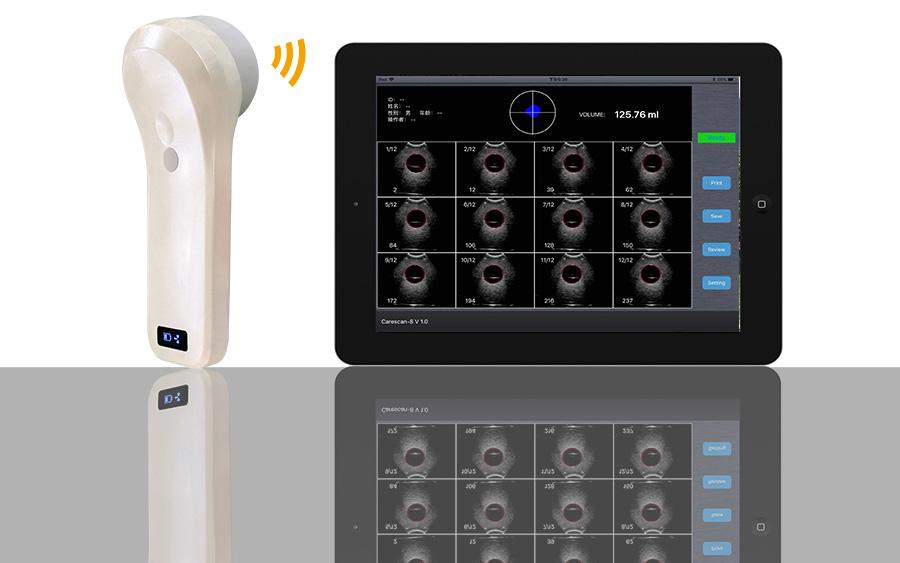

只是一个探头，通过无线wifi把图像传输到手机或平板电脑上显示，产品携带和使用非常方便。另外探头采用4D(四维)扫描，图像更加清晰，计测结果更加准确。产品用途本产品主要用于测量尿失禁患者的膀胱内尿残余量，以便判断是否为患者导尿，以及导多少容量的尿合适防止过量导尿导致不适，同时也为导尿过程提供可视化监测防止导尿管盲插刺伤患者膀胱。产品特点- 只是一个探头，便于携带- 无线连接，操作方便自如- 精确度高（误差小于5%）- 扫描计测速度快（只需2秒）- 电子凸阵4D扫描，图像清晰，且无机械扫描畸变- 高精度旋转编码器，精确定位，永不需标定服务- 更先进的计测算法，更强大的膀胱壁识别技术，更准确的勾边技术，以及精确度更高的探头，使得扫查计测结果准确度更高。- 全新算法，计测结果不受膀胱形状、大小影响，使用时无需考虑和选择性别、年龄段，也无需考虑子宫切除等特殊情况对膀胱形状的影响，对不同膀胱兼容性更好，不会发生检测小容积膀胱、特殊形状膀胱时计测结果误差很大的现象，且使用操作也更加方便。- 对附着有空气的膀胱壁识别率也比较高，即使膀胱未蓄满尿液时，也能准确计测出尿量。- 扫描过程中图像实时性好，能更好的用于导尿管插拔的实时可视化监测，更好防止盲插给病人带来的痛苦。- 10ml~2000ml超大的测量范围。单晶片三维与阵列四维扫描比较表比较项目单晶片3D扫描阵列探头4D扫描图像清晰度图像一般图像清晰扫描与计测时间4~8秒2秒测量精度误差15%5%图像畸变有机械扫描畸变无机械扫描畸变定期校准需求长时间使用后需要高精度旋转编码器，精确定位，永不需校准重新标定技术指标1. 超声探头与频率：4D扫描探头，频率2.6MHz，宽频带；2. 支持智能终端：苹果或安卓的平板或手机；3. 测量范围：10ml~2000ml；4. 测量误差<5%；5. 扫描时间：<1秒；6. 体积计测时间：<1秒；7. 扫描图像显示帧频：10帧/秒；8. 病例存储：在手机或平板上存储；9. 打印：通过蓝牙打印机打印机；10. 电池：内置持续工作大于2小时的大容量电池，可通过USB充电线或无线充电板/充电宝充电，充电时间2个小时；11. 探头尺寸：180mm×60mm×60mm；12. 重量：420克。标准配置主配：- 4D无线探头 1个        - USB充电线 1条        - 软件U盘 1个        - 说明书 1本选配: - 只能手机/平板电脑- 蓝牙无线打印机        - 无线充电板/充电宝- 探头、打印机、充电板放置基座               - 小推车

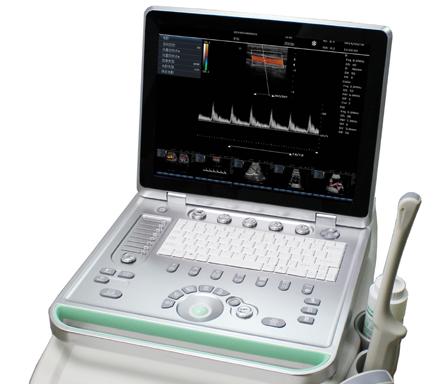

1.&nbsp;成像模式:l&nbsp;B, B|B, 4B, B|M, Ml&nbsp;彩色多普勒&nbsp;(CFM)l&nbsp;能量多普勒 (PDI)l&nbsp;方向能量多普勒&nbsp;(DPDI)l&nbsp;脉冲波多普勒&nbsp;(PWD)l&nbsp;B+PWD (Duplex)l&nbsp;B+CFM/PDI/DPDI+PWD (Triplex)l&nbsp;高脉冲重复频率 (HPRF)l&nbsp;谐波成像&nbsp;(THI)2.&nbsp;扫查模式: 电子线阵、凸阵、微凸阵，扫查深度: 2-24cm3.&nbsp;彩色多普勒:l&nbsp;脉冲重复频率变量范围: 0.5-9 kHzl&nbsp;壁滤波设置: 3&nbsp;阶(5%, %10%, 15% PRF)l&nbsp;线性转换角度: ±10°l&nbsp;实时滤波器: 4种l&nbsp;CFM颜色&gt;10 种l&nbsp;PDI 颜色&gt;10 种l&nbsp;B型/彩色优先级控制l&nbsp;彩色阈值控制l&nbsp;CFM 基线控制l&nbsp;多普勒频率选择l&nbsp;彩色帧频相关l&nbsp;透明颜色映射&nbsp;(TCM)4.&nbsp;脉冲波多普勒:l&nbsp;PRF变量: 1-10 kHzl&nbsp;壁滤波设置: 16 阶&nbsp;(2.5%-20% PRF)l&nbsp;线性转换角度: ±10°l&nbsp;自动计算光谱参数实时轨迹线l&nbsp;音量控制l&nbsp;PWD颜色&gt;10 种l&nbsp;多普勒频率选择5.&nbsp;图像处理:l&nbsp;高线密度扫查，分辨率更高l&nbsp;8段TGC控制l&nbsp;动态范围&gt;120 dBl&nbsp;总增益控制l&nbsp;M 模式扫描速度控制l&nbsp;自动功率控制l&nbsp;帧相关调节l&nbsp;亮度、对比度调节l&nbsp;图像灰度控制l&nbsp;图像左右翻转、旋转、上下翻转l&nbsp;正负相显示l&nbsp;边缘增强l&nbsp;噪声抑制l&nbsp;斑点减少调节6.&nbsp;图像和视频格式: AVI, JPG, BMP, PNG, TIF, DCM (DICOM)7.&nbsp;常规和专用计测: 距离, 长度, 面积, 周长, 体积, 角度, 狭窄比(%), A/B比例, 速率, 压力梯度(PG), 加速度, 阻力指数&nbsp;(RI), 心率, 速率时间积分等&nbsp;(VTI)等.8.&nbsp;计测软件包: 妇产、腹部、泌尿、内分泌、血管等。9.&nbsp;接口:l&nbsp;VGA, TV视频输出接口l&nbsp;USB2.0接口l&nbsp;RJ-45 网络接口l&nbsp;支持喷墨、激光、视频打印机

产品特点：·外观精美，款式新颖     ·计算机平台功能强大·15寸彩色液晶屏幕,双探头插座     ·全数字成像技术图像清晰·可接普通USB激光和喷墨打印机      ·网络连DICOM接远程传输功能·硬盘和U盘超大容量图像与电影回放存储    ·3D(三维)成像功能(选配)·强大图文管理系统，内置报告工作站，丰富计测软件包   ·内置电池可工作5小时技术指标：·显示器：15寸液晶显示器      ·探头接口：2个·显示模式：B、B/B、4B、B+M 、M  ·显示深度：最大250mm ·增益调节：手动滑竿8段TGC调节   ·焦点数量： 4个，焦点数量、位置可调、间距可调·探头频率：所有探头均为宽频、可变频，频率范围2.5MHZ—10MHZ·成象技术：全数字化波束形成器、连续动态聚焦及连续可变孔径、A/D采样通道数32路·应用类型选择功能：不同应用类型不同图像参数，直接选择调出合适参数，减少重复的图像调节工作量·系统设置功能：可设置操作语言、医院信息、应用类型（人用或兽用）、产科公式和数据、不同应用类型图像参数等·图像放大功能：具有10种放大倍率，在单B状态下，选取要检查的区域，对图像进行2种倍率的局部放大和画中画功能·电影回放：可设置为128/256/512/1024帧，先进的双向电影回放和逐帧回放，回放帧数可设置为64幅；·图像报告生成功能：内置报告工作站，并内置大量报告描述模板，可快速生成详细诊断报告·图像存储：内置存储盘机内可永久存储上万幅图像和大量电影回放文件，也支持U盘存储·图像管理功能：具有强大的存储图像、电影回放文件管理系统·体位标记：140种（不同应用类型显示不同体标组）·DICOM 3.0 接口支持以DICOM格式显示和传送图像·3D（三维）成像功能：重建三维功能（选配）·可外接USB激光/喷墨打印机，打印输出的图像或报告·软件升级：可通过U盘进行软件升级  ·内置电池工作时间：5个小时·外形尺寸：362mmx340mmx60mm   ·净重：4.8kg 标准配置：主机1台、凸阵探头1个可选配件：线阵、腔体、微凸、直肠探头，背包，拉杆箱，推车

技术指标：主机探头一个无线充电器充电线一套选配：

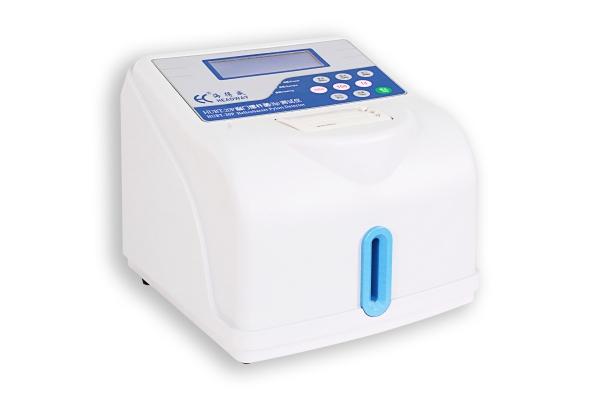

HUBT-20P型幽门螺杆菌测试仪供医疗单位对人体胃内幽门螺杆菌感染检测用仪器。受试者口服[¹⁴C]标记的尿素胶囊后，若受检者胃内存在幽门螺杆菌，其产生的尿素酶将尿素[¹⁴C]分解成¹⁴CO₂。该测试仪使用电离的方法，检测呼出气体中[¹⁴C]的含量，据此可诊断是否感染幽门螺杆菌。该仪器具有以下特点：1.全新的外观设计和结构设计，美观清新，更加轻便。2.采用最新的电路设计和元件，性能更加可靠，效率更高。3.全面升级操作界面，直观简洁。4.全自动设计，无需按键即可自动完成测量，操作更加方便。5.自动故障诊断，自动扣除本底计数，自动校正。6.自动给出检测结果及Hp阴阳性。7.微型热敏打印机自动打印，环保无噪音。8.支持扫描枪，可连接医院局域网和数据库管理。

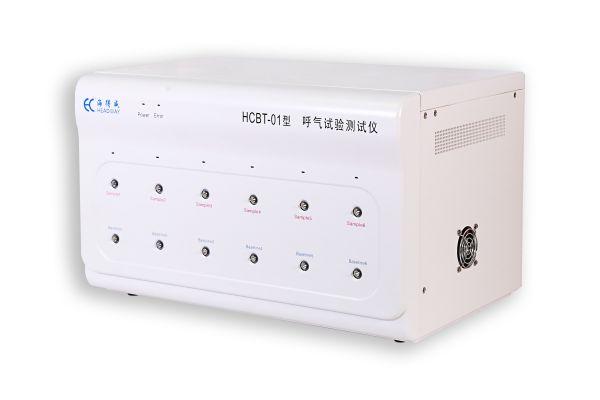

HCBT-01型呼气试验测试仪是一款六通道检测仪器，利用¹³CO₂和¹²CO₂在吸收红外区波长峰位置的微小差异，分别测量出样本中¹³CO₂和¹²CO₂的浓度，然后计算出样气样本与底气样本¹³CO₂同位素丰度相对于¹³CO₂天然丰度的变化量DOB( ‰)，从而判断受检者是否感染幽门螺杆菌，该仪器具有以下特点：•高效2～3分钟测量1组样品（包括底气和样气各1袋），及时获得检测结果，一次插入6组样本，自动批量检测，批量打印检测报告；仅需30分钟预热时间，快速启动。•方便中文操作系统，强大的数据库管理，网络打印功能；人性化操控界面，操作帮助、错误警告功能。•简单通道快选功能，一键式操作完成测量，无需外源气体校正，全面的实时信息自动提示功能，使用即学即会。•准确重复性：10次测量的DOB( ‰)平均值不超过±0.3‰，10次测量的DOB( ‰)标准误差不超过0.3‰。 精确性：对含有3.0%CO₂,DOB（‰）≈2.0标准样本进行10次测量的标准误差应不超过0.3‰，10次测量的平均值与标准样本偏差不超过±1.5‰。

用途漏电起痕试验仪。适用于固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法，具有简便、准确、可靠、实用等特点。符合标准漏电起痕试验仪根据IEC60112：2003（GBT4207）、UL746A、ASTM 3638-92、DIN53480适用于小齿轮的检测，它更适合小齿轮的批量检测。等标准要求设计制造的专用检测仪器。技术指标电及尺寸：5mm±0.1mm*2mm±0.1mm，电及一端边缘切成30度角的斜面；电及材料：铜+铂金(铂金长度：≥12mm，纯度≥99.0%)；电及间相距：4.0mm±0.1mm；每个电及对试样作用力：1.0N±0.05N；试样品尺寸：≥15*15mm,厚度：≥3mm；施加电压：100～600V（48～60Hz）之间可调，短路电流在1.0A±0.1A时电压下降不超过10%；判断回路：短路电流大于0.5哎时间维持2秒钟继电器动作，切断电流，指示试品不合格；溶液滴落间隔时间：30s±5s；滴液针头到样品表面高度：30～40mm；控制液滴采用电磁阀.液滴大小：（20+30）mm3,50滴为（0.997~1.147g）, 20滴为（0.380-0.480g）;滴液装置：试验前需要调整；针头外径：0.9~1.1mm；箱体内部容积：0.5m3（可选购0.75m3或1m3）；外部尺寸:宽1170mm*深630mm*高1330mm；箱体材料：铁板喷涂；排气孔：100mm；工作电源：220V,10A,50Hz。电气设备可能会由于绝缘材料在各种污染环境和表面条件下的电气跟踪而失效。有许多ASTM和其他试验设计来量化材料的性能，特别是在相对高的电压下。该方法是一种加速测试，在相对较低的测试电压下，提供了绝缘材料在潮湿和污染条件下的性能比较。比较跟踪指标与运行中合适的运行电压没有直接关系。当有机电绝缘材料受到其表面电及之间的传导电流时，电及附近会形成许多微小的树状碳质路径或轨迹。这些轨迹的方向是随机的，但通常在施加电位差的影响下在电及之间传播。醉终，一系列的轨迹跨越电及间隙，电及短路导致失效。此处规定的条件，与其他跟踪测试方法一样，是为了产生有利于形成表面放电和可能的后续跟踪的条件。选择的测试条件是可重复和方便地加速过程;由于这个原因，他们很少再现在实际服务中发现的各种不同的条件。因此，当跟踪测试用于区分给定条件下的材料时，跟踪测试的结果不能用于推断应用程序设计的直接或比较服务行为。相反，跟踪测试结果提供了一种工具，用于判断材料对于给定应用程序的适用性。适用性只能通过在实际醉终使用或尽可能接近模拟醉终使用的条件下测试设计来验证。范围该测试方法在短时间内评估材料在含水污染物存在下的低电压(600v)跟踪电阻或比较跟踪指数(CTI)。以公制(SI)单位表示的数值应视为标准值。公制单位的英寸-磅当量是近似的。本标准在技术上相当于引用的IEC 112出版物的版本。然而，2007版IEC 60112第四版产生的CTI数值很可能与该标准有很大的不同。本标准无意解决所有与使用相关的安全问题，如果有的话。本标准的使用者有责任在使用前建立适当的安全和健康规范，并确定法规限制的适用性。参考文件(单独购买)ASTM标准电气绝缘术语D6054电气绝缘材料的测试条件处理规程IEC出版60112固体绝缘材料在潮湿条件下的轨道比较指数的推荐测定方法，2007年第4版电磁阀 亚德克高压漏电起痕试验仪BLD-6000V概述：在电器产品受潮湿和杂质环境的影响下，不同及性带电部件之间或带电部件与接地金属之间可能会引起绝缘上的漏电，产生的电弧对电器造成击穿短路或由于放电使材料电蚀损，甚至起燃导致火灾。漏电起痕试验就是模拟上述情况对绝缘材料进行的一种破坏性试验，用以测量和评定在规定电压下，绝缘体在电场和含杂质水的作用时的相对耐漏电起痕性，适用于电工电子产品、家用电器的固体电器绝缘材料及其产品，如：继电器插座、转换开关盖、接触器等……。特点：试验仪由试验部分和控制部分组成采用一体化设计， 方便现场安装和调试。 试验箱外壳及结构件采用 S304不锈钢或黄铜制造；电及头为不锈钢，耐高温耐腐蚀；滴液计数准确，控制系统稳定可靠。高电压起痕试验机（含高电压发生器）依据标准：GB/T6553-2003性能指标电及：厚 0.5mm 材质：不锈钢；上下电及距离：50.0mm±0.1；试验电压：100V-6000V 可调；调压器：输出：0～250V 可以调，容量 5KVA；试验变压器：容量 5KVA，Z高输出电压 AC6000V（或 DC6000V 可选） ；高精度稳压器：输出 AC220V 功率 6000W，精度±1%；回路电流为 60mA 时，切断电压输出；试验时间：6 小时；滴液精度：0.5%；电压稳定度：±1%；起痕判断：依标准 GB/T6553-2003/4.1.2 规定，在试样上施加电压（2.5k V,3. 5k V 和 4.5k V） ，并以一定流速滴污染液，在 60mA 以下的电流持续 6H 不过流即为通过；滴液装置：采用雷弗精密蠕动泵，流量范围 0.00185 ～20 毫升/分钟，工作转速 0.1～50 转/分钟，流量精度误差：＜0.5%；输出电压：交流/直流（可切换）实验组数：五组控制装置：采用西门子 PLC+台湾威纶触摸屏控制，控制精密，操作简单，设计完全人性化，试验结束自动生成报告，面板热敏打印机可以适时打印试验结果；外形尺寸(mm)：710(宽)×365(深)×760(高) 箱体内容积:0.1m3机箱：采用 SUS304 不锈钢（拉丝面） ；污液槽采用 316 不锈钢，加装密闭装置。滴液装置时间常数可调，使滴液量和滴液时间间隔得到晶确控制。配置：建议选配电子测重装置本标准按照 GB/T1.1一200s本探准代普GB/T4207一2003《履体绝缘材料在聊湿条件下相比电痕化指数和耐电痕化指数的测定方法》.本都准与GB/T4207—2003相比，主要变化如下∶）标准名称图除了"在潮醒条作下"b）在题围中驱除了"电压醉高达600 V";c）增加了第2章"规戒性引用文件"和第4章"原理"∶d） 在术语和定义中增加了"电痕化失效"."空气电孤""特续燃烧"的定义（见32.3.4.3.）;e） 本标准中规定了厚度应为3mm或更厚，醉大厚度为10mm，前版中规定厚度应大于或等于3 mm，前后版中均规定了小予3 mm 的试样应叠起来做实验;） 本标准中推荐试样平面尺寸应小于20mm×20mm，15mm×15 mm也可采纳，前版中规定不小于15 mm×15 mm（见第5章，2003版的第3盘）;g） 本标准中规定了铂电及的量小统度为的%，并对电及料面的刃规定近似为平面，约0.01mm～0.1 mm 宽电源功率由首版本不小予0.5kVA改为不小于0.6kVA（见2003版的5.2）;D 本标准中规定了"短路电责值的赏量装置量大误差为士3兴";）将前服本中"过电范继电器应在0.5A或更大的电流持续2;时动作"修改为"当电谎有效值为0.50A，其粗对公差为士10%，持续2.00s，其相对公差为士10%时，过电流装置应动作，"见2003服的52）ik）本标准对分析级无水氧化俊的纯度规定"不小于9.8%"，去离子水的电导率不超过"Im5/m"∶1D 溶液B电阻率，前敷本为（1.70±0.05）0?m，本标准为（1.98士0.05）n?m（见7.3，2003版的5.4）;m）本标准对空气速度有规定;n） CTI试验时，如果材料性能来知，本标准推带开始电压为350 V（前版为300 V）（见11.2.2003版本标准等同采用IEC 601121979《固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法》（英文版）。本标准与GB/T 4207—1984 不存在主要技术差异。本标准代替GB/T 4207-198《固体绝缘材料在潮湿条件下相比漏电起痰指数和耐漏电起疫指数的测定方法》。固 体 绝缘材料在 潮 湿条 件下相 比电 痕 化 指 数和耐电 痕化指 数 的 测定方 法范围本试验方法可测量在电压醉高达600V时固体电气绝缘材料在电场作用下表面于含杂质的水叫的相对耐电瘦化性能，当将电压施加到放在材料表面上规定的电及装置之间，且电解液以规定的时间间隔湾到两电及之间时，在此试验情况下可能产生电狼化。引起材料破坏所必需的液滴数随着施加电压的减小而增加，且在低于某一限值时，不发生电察化。当材料在醉高试验电压下也未电痕时，可以有不同程度的腐蚀，且腐蚀深度能测出。某些材料能在试验时燃娆。注1∶用该方法得出的材料的翻电痕化等毁可能与用其他丽电眼化试验方法，例如高电压下小电流旅电的试验方法得出的结果有所不同，本试验方法能较好区别居电经化性能较差的材料。本方法不太适用于户外使用的材料.对于部些材料应采用IEC出较物60587中的试验方族，评定在严酷环境条件下使用的电气绝缘材料翻电赢化和性惯的试验方法在电气没备设计时，不能直接用该方法得到的试验结果来确定安全爬电距离，定义电编化 tracking在电应力和电解杂质对材料表面的联合作用下，固体绝缘材料表画导电通路的逐步形成。2.2电蚀损 electrical eroston 由于放电作用而使绝缘材料耗损。相比电痕化指数 comparatlve tracking index（CTI材料经受 50 滴电解液面没有电痕化的以伏特为单位的醉大电压值。注∶各个试验电压值以及 CT值应鑫被25 警除.耐电肩化指数 prof tracking index（PTI材料经受50澜电解液而不出现电瘾化的以伏特为单位的耐电压值。试辑使用具有平整表面的试样.其表面应使得在试验时液体不会从试样边缘流出，尺寸醉好是不小于15 mm×15 mm 的平整表面。试样厚度应大于或等于3 mm，并在报告上注明，往 i∶在特殊情况下.为得到平勤的表面.可以进行研磨。然百.这应在试验报告中注明。在厚度小于3mm的试样上得到的CTI值相互间不能进行比较，例如，如果牌试样救在金属或玻璃的垫板上.则垫板能很快地散发热量并改变CT值、因此.对厚度小予3mm的试样醉好把同块成经要时把多块试样叠起来做实验。如果电及的方向对于材料某些结构影响显著的话，则应在报告上注明电锻的方陶。应采用测得的CT为醉小的那个方向。宜在没有伤察的画积内进行试验，如果不可能做到，则应将在伤痕面积内测得的结果与试样表园状态的叙一起写人报告。试焊表面伤模增加了试验结果的分款性，如果电察化电液是治量伤成方向减过，则试样有可能在电察化电压比电痕化电流横过伤痕时还要低约电压（或校少吟成离数）下出现破坏. 处理试样表面应清洁，没有灰尘、脏物、指印、油脂、油、脱模剂或其他有可能影响试验结果的污染物。在清洁试样时应注意避免引起材料的溶胀、软化，实质性擦伤或其他损伤。清洁和处理程序应在试验报告中说明。试验设备电及具有5mm×2 mm矩形截面的两个铂金电及，电及一端边缘切成30角的斜固（图1）。斜面的刃稍徽磨圆.在试样的平坦水平表面上，两电及面垂直相对，电及之间的夹角为60，电及同相距4.0mm 士0.1 mm（每个电及施加于试样表画的力应是1.0N±0.05N。电及安放在试样上的装置示于注∶如果为了模拟实际情况使用铂全以外的其他金属电及，那么应在试验报告中说明所用的金属，所得到的结果不能称为CTI和PTI.可变电阻器应能调节两电及间的短路电流到1.0A士0.1A.且在此电流下，在电压表上指示的电压下降值应不超过 10%。在试验电路中，过电流继电器应在0.5A或更大的电流持续2s时动作。滴液装置在两电及之间的试样表面应被所滴的试验溶液润湿，溶液滴落的时闻间隔为30s士5s，液演应从30 mm～40 mm的高度满到两电及间试样表面的中央。液大小应为（20的嗪体流出的液满数应在44商到0满之同，并定期检登液病大小，注31可以采用外径0.9 mm～1.1 =B、针尖直切的皮下注射针失来微满液装置。在某些特定情况下，溶液摘落时间间隔编差±5&amp;gt;太大，将影响试验结果，这时可改为编差土1s。5.4试验溶液溶液A∶（0.1士0.002）%质量分数的氯化续（NH.CI）用蒸馏水或去离子水稀释，其溶液在23℃±1℃时的电阻率是395 Ω·cm士5 Ω·cm、溶液B.（0.1±0.002）%质量分数的氯化铵（NHL.CD和（（0.5±0.002）兴质量分数的烷基票碳酸销盐用蒸馏水或去离子水稀释.其溶液在23℃±℃时的电阻率是170Ω·cm士5Ω·cm。优先采用溶液A。如果需委侵蚀性更强的污染物，则应使用溶液 B。如用溶液B.则在CTI和PTI值后如一个字每"M"（例如 CT1250M）如果采用了溶液A和溶液B以外的其他溶液，则应在试验报告中说明，其结果不能成为CTI 或 PT1.注∶电痕化端溶激电里率的减小而加迷，且也受试验溶凌的化学性质所影响.程序概述应该将试样放在无通风地方并在23℃±5℃的环境温度下进行试验。电及的污染会影响试验结果。在每次试验前应清洗电及。被测试样应放在金周或玻璃撑板上，试样的被试表噩呈水平，使两个电及的刀按规定的力紧压在试上。应检查两电及之间的距离，保证电及和试样之间良好的接触。如果两电段的边缘已被腐蚀，则应重新磨尖。将电压调节成可被25 整除的一个合适的值，调节电路的电阻使短路电流在给定的偏差内。然后使电解液滴落在被试表面直到形成电痕化而产生破坏或直到滴落50病电解液为止。如果在试样表面两电般间的一个导电通道中流过0.5A或更大的电流持续至少2s，于是过电流继电器动作;或继电器虽未动作而试样燃烧了.则认为试样已发生破坏。注I∶如果在同一试样上做多次试验.则应注重试验点之间要有足郸的间属，使试验点上飞覆出的污物不得验其他注2∶如果试样的煤板是金黑新，则可将它接到试验电路里，可指示出试样腐蚀穿孔必情况. 注3∶因试险可能严生有害或有毒的气体，因此，醉好采取安全攒施以排除或展/CT1的测定调节电压到一个预先选择好的值并进行50滴试验试样不发生破坏或在50滴以内直到出现破坏。接着在试样的其他试验点上施加更低或更高的电压做试验，一直到得出在五个不同点上对于50满溶液不发生破坏的醉大电压值.这个醉大电压的数值就是CTI（例如 CT425），它是表示将这个醉大电压值降低25V在另外的五个点上再进一步做试验，并在100滴溶液下试样没有发生破坏。有一些材料可能·不会满足后面这个规定，对于这些材料要确定出试样在五个试验点都能经受住100滴或更多滴溶液的醉大电压值，并将这个电压数值需在CTI中表示出来，例如 CTI425（375）.注1.如果不知道材料的性能，则起始电压可选取试验范围中同值，例如300V，如果试样经受住佳50满液滴，那么增加电压再做试验;如果不舅50滴试样发生破环，照降低电压再做试验。这电压的增减醉应当是256 V戒25V 的倍数。继续进行试验，直到获得五个试样经受住 50滴的醉高电压值注2∶对于多数材料，50滴的电压（在这个电压下试样经受住50滴而没有形威电照化）可认为楼近糯近值。比0商电压低25V的试验是为了进一步证明这情况。材料经受10满面不发生电痕化的电压比0满电压低得鹅多，这个电压离案近线就越送主3.注意。更离的电压下和多于5O满液满时，试样可能由于溶液和污染物积聚在试样表而的凹度和小孔处而发生得不到定义规定的塔果，载在试验报告中加以谈明.耐电氟化试验在材料规范标准或电工设备规范的标准中，或其他标准中，如果只需要一个耐电痕化试验时，应按照进行试验，但试验只在一个规定的电压下进行。规定数量的试样应经受住50滴而不发生破坏。建议采用五个试样。在特殊情况下，可规定少一些试样。优先采用的试验电压为∶175V，250V，300V，375V或500V。建议耐电痕化指数缩写为PT1. 烛损的测定将没有发生电痕的试样应清除掉粘在其表面的碎屑或松散地附着在上面的分解物，然后将它放在深度规的平板上。用一个具有半球形端部其直径为1mm的探针来测量每个试样的醉大蚀损深度，准确到0.1 mm。应在试验报告中注明五次测量的醉大值应该在相应于CTI的电压下做过试验的五个试样上测量性损深度。应该在规定的电压下经受住50滴液滴的试样上测量蚀损深度.

方法要点本方法以工频高压小电流在两电极间产生的电弧间歇作用于固体绝缘材料表面（间歌电弧程序见表1），通过电弧间歇时间逐步缩短，然后加大电弧电流的方法，使材料经受逐新严厉的燃弧条件，从而分辨出材料的耐电弧性。记录下电弧产生直至材料破坏所经过的全部时间。电极装置，电极应处在与试样面相垂直的平面上，而且和水平面成35°倾斜角（因此两电极的轴线相互之间夹角为110°）。电极间端的椭圆面短轴应成水平，椭圆面正对试样表面，两电极间端之间距离为 6.0±0.1 毫米（见图 2）.有些有机绝缘材料电弧作用呈火焰状。在材料表面虽没有形成明显的导电通路，但应认为已破坏。GB 1411-1978 固体电工绝缘材料高压小电流间歇耐电弧试验方法对试品施加高压时缓慢升高，不可以加突变电压。每次使用前应仔细检查接地线是否完好，确保以后方可通电使用。限流电阻R。、R、R。、R。调节R1。（5）交流毫安表mA，量程为0～ 50 毫安，1.0级以上。材料常见的有以下几种破坏形式∶在测量过程中，如有放电管发光时，则必须及时切断在材料表面上两电极间产生了细线状的导电通路，此时电弧声音明显变化，弧光发亮，电弧立即熄灭。试样数量∶不少于3 个。由没有龟裂和损伤的钨棒来制造，两电极直径为2.5毫米，长度约20 毫米，电极一端研磨出一个和轴线成30°角的椭圆面。钨电极焊接在长度L约40毫米，直径φ约为8毫米的另一金属棒上（见图1）.电极的清理，每做10点清洁一次电极，用绸布蘸乙醇措擦电极间端，如果电极脏污严重，可用 600号细砂纸将电极表面脏污擦去。电极尖用15倍放大镜观察不应看出有毛刺、边缘的凹凸不平、变形和裂缝。测试时操作人员必集中思想，工作前做好一切准备工作，测试地点周围应有明显的标记或金属围成高压危险区，以非操作人员闯入。材料在电弧作用下产生龟裂而破坏。试样应平整、光滑、无毛疵，试样形状与尺寸;一般为平板试样，方形每边长为100±1毫米，圆形直径为100±1毫米，厚度一般为2～4毫米，漆膜试样应是将漆膜均匀地涂覆在3240环氧酚醛玻璃布板上。辣膜的厚度为 0.10～0.12 毫米或按产品标准规定。试验时为避免外界影响，电极应罩在具有出气孔的玻璃罩内。如果试验环境没有空气流动，不产生电孤飘移，也可不加罩。注。对有的材料试验时电极极客易脏污，可以每做几点就清洁一次电极。空心电感L;它与保护电阻R，一起抑制电弧回路中的寄生高频成份，总电感量约为1.2 ～ 1.5 亨利。同步电机D以每分钟30 转的速度来带动常开触点Civ、C，、Cr发生如表1所示的最初三个电弧程序。K 6为其控制开关.注。电阻值和功率根据使用的变压器来选择，参考数值见附录第二节。由于表面产生了足够的碳而形成了导电通路。适用范围本方法适用于比较固体电工能缘材料耐电弧性能，但不适用于因本方法不能使其表面形成破坏的材料。用本方法得到的结果不能与高压大电流，低压小电流或低压大电流下的电弧作用结果直接对比。测量试品前应先对试品进行高压试验，证明在电桥工作电压下无噪声，电离等现象出现，然后才能进行测试（若试品己做过高压试验，该项可不必每次测量都做）。高压开关K能经受15千伏的单刀单掷开关，用一足够长的绝缘手柄来撤撒换开或关。本国际标准描述了一种测试方法，该方法可以初步区分类似绝缘材料在其表面附近于高电压、低电流电弧放电时的损伤抗力。放电引起局部的热和化学分解和侵蚀，最终在绝缘材料上形成导电路径。试验条件的严重度逐渐增加:在试验初期，小电流电弧放电反复中断，而在试验后期，电弧电流逐级提高。由于该检测方法方便，检测时间短，适用于原料的初步筛选，检测配方变化的影响和质量控制检测。以往的经验表明，在热固性材料上的重复性是可以接受的。使用热塑性塑料时，一些测试实验室报告的测试结果有不可接受的大变化，这导致建议不要使用热塑性塑料测试。注-在测试过程中，通过控制电极压力和对材料的渗透深度，试图减少热塑性塑料测试结果的变异性。如果没有这样的电极控制，对许多热塑性塑料的测试可能没有足够的意义来进行。在一般情况下，本测试方法不允许得出关于可能受到其他类型电弧影响的材料的相对电弧电阻等级的结论。材料的等级可能不同于湿跟踪测试(如IEC60112、IEC 60587和IEC 61302)，也可能不同于它们在使用中的性能，在这些测试中，电弧放电的强度、重复频率和时间都有很大的不同。耐电弧设备的原理线路图见图 3，设备的主要组成如下有些无机绝缘材料在电弧作用下产生导电性的白热状态，冷却后又恢复绝缘性。

本标准适用于测定液体增塑剂的体积电阻率。其他液体助剂也可参照本测定方法。 GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验方法GB 12158-2006 防止静电事故通用导则GB/T 10580-2003 固体绝缘材料在试验前和试验时采用的标准条件（IEC 0212;1971，IDT）IEC 60260196s 非注人式恒定相对湿度的试验箱3 定义GB1672-8液体增塑剂体积电阻率的测定GB 26539-2011 防静电陶瓷砖 Antistatic ceramic tile阻值大于10'Q时，测量误差小于±20%阻值等于或小于10"Q时，测量误差应小于±10%。 零点飘移每小时不大于全标尺的4 %。 主题内春与适用范围GJB 3007A-2009 防静电工作区技术要求高阻计测试时应满足下列要求GB/T 12703.6-2010 纺织品 静电性能的评定 第6部分 纤维泄漏电阻GB/T 1410-2006《 固体绝缘材料体积电阻率和表面电阻率试验方法》注2;通常电流主要流过试样的一个表面层，但也包据流过以样体积内的或分。表面电阻率 surface resistivityGB 12014 防静电工作服试样液体增塑剂试样每次用40ml左右。 在试样两相对表面上敢置的两电极间所加直流电压与流过这两个电极之间的稳态电流之商，不包括沿试样表面的电流，在两电极上可能形成的极化忽略不计。GB/T 22043-2008 服装 防静电性能 通过材料的电阻(垂直电阻)试验方法试验时，对试样所加的电压为100～00V的直流电压。GJB 105-1998-Z 电子产品防静电放电控制手册GB/T 26825-2011 抗静电防腐胶在绝缘材料里面的直流电场强度和稳态电蓬密度之商，即单位体积内的体积电照。注∶体积电阻率的S单位是Ω·nm。实际上也使用Q·cm这一单位。高阻计测量范围应包括1× 10°～1× 10"Ω。ASTM D257-99《绝缘材料的直流电阻或电导试验方法》GB 13348-2009 液体石油产品静电安全规程测试仪器及电极高阻计GB/T 22042-2008 服装 防静电性能 表面电阻率试验方法在试样的其表面上的两电极间所加电压与在堤定的电化时间里流过两电极问的电流之商.在两电极上可能形或的极化忽略不计。GB 4655-2003 橡胶工业静电安全规程本标准规定了液体增塑剂的体积电阻率的测定方法。注1∶除幸另有规定.表面电延是在电化一分钟后测定。GB 4385-1995 防静电鞋、导电鞋技术要求注∶赚非另有复定.体积电阻是在电化一分W后阐定. 3.2GB/T 1410-2006 固体绝缘材料 体积电阻率和表面电阻率试验方法GB 50515-2010 导(防)静电地面设计规范GB 50611-2010 电子工程防静电设计规范将经处理后的试样倾入高压电极内，使液面刚好和测量表面全部接触。测试短在温度23±2 ℃及相对温度60%～70%环境中透行。 GB/T 18864-2002 硫化橡胶 工业用抗静电和导电产品 电阻极限范围在绝缘材料的表面层里的直流电场强度与线电流密度之配，即单位面积内的表面电阻。面积的大小是不重要的。GB/T 20991-2007 个体防护装备 鞋的测试方法体积电归率 voume reitivity表面电题 surfaet rlstance下列定义适用于本标准。GB/T 1692-2008 硫化橡胶绝缘电阻的测定GB/T 24249-2009 防静电洁净织物体积电阻 volume relstanceGB/T 18044-2008 地毯 静电习性评价法 行走试验电极应由黄铜或不锈钢制成。高压电极内径146mm，测量电极外径120mm，护环宽度gmm，测量电极与高压电极的间隙为2mm，电极工作面粗糙度为1.6以下。电极的形状和尺寸如图1所示试验步体积电阻率的定义是在试样体积电流方向的直流电场强度与该处电流密度之比，以Q·m表示。 试样应无气泡及杂质缺陷。试样应在温度23±2℃、相对湿度60%~70%的条件下放置2h以上。GJB 5104-2004 无线电引信风帽用防静电涂料及风帽静电性能通用要求输入接线的绝缘电阻应大于仪器输入电阻的100 倍。 仪器应定期进行校验。注，表面电黑率纳S率位是Ω.实际上有时也用爱每平方摩位"*表示.
