设备监测系统是一套用于实时采集现场设备数据、生成报表和图表，并分析生产全过程的软硬件结合的管理软件。该系统可以通过多种方式来获取生产现场的相关实时数据，包括设备生产产量统计、生产任务、人员统计等。系统内配置数据库，可自动分析数据，同时生成报表，为企业生产部门做出科学的有效决策提供重要依据。随着我国制造行业的迅猛发展，企业设备维修制度不断改革和深化，传统设备检修方式难以适应其要求，设备在线监控管理系统提供一套基于云端管理的完整解决方案。设备在线监控管理系统软件可为设备生产厂家，提供设备运行状况的远程监测手段，实现设备厂家现场监测程序的网络化、远程化、可视化；降低人员维护成本，对设备运行状况实现实时在线监测、预警，可以减少事故发生或事故的扩大化，是一套用于实时采集现场设备数据、生成报表和图表，并分析生产全过程的软硬件结合的管理软件。该系统可以通过多种方式来获取生产现场的相关实时数据，包括设备生产产量统计、生产任务、人员统计等。系统内配置数据库，可自动分析数据，同时生成报表，为企业生产部门做出科学的有效决策提供重要依据。设备监测系统客户价值降低企业运维成本，提高企业管理效率，及时掌控运行风险。掌握业务生态链价值信息，促进业务创新、推进管理变革。提供深入全面的技术支持，根据客户具体需求进行二次开发利用。设备监测系统功能生产数据采集：系统采集企业运行情况、人员、设备三个最主要的资源数据，自动生成报表和图表来反应生成车间当前的运作状态，同时向企业决策层提供相关的数据凭据。设备监控：系统搭载监控装置，可对设备运行的状态进行监测，从而使管理人员随时随地通过电脑终端对机械设备进行监控和查看，确保在设备出现异常时及时快速地解决问题。生产信息报表：系统拥有多种标准报告和图表样式，企业可根据需求精准查询生产部门、位置、工作组和机器等数据。

产品用途旋翼式干式单流水表用于家庭或一个居民单元测量流经自来水管道冷(热)水的用量。使用条件温度等级：T30(冷水)T90 (热水)水压等级：MAP 10压力损失等级：△P 63示值误差限从包括最小流量(Q1)至不包括分界流量(Q2)的低区 ±5%从包括分界流量(Q2)至包括过载流量(Q4)的高区 冷水±2%，热水±3%主要特点干式，磁性传动，并具有防磁功能;单流束;采用优质材料，性能稳定可靠;计数器采用真空密封，防冷凝雾化，可长期保持读数清晰;可采用内调节或外调节两种方式。体积小，重量轻表壳可采用铜壳或塑料壳技术参数口径测量范围过载流量常用流量Q3分界流量Q2最小流量Q1始动流量最小读数最大读数DNQ3/Q1Q4mmm3/hL/hm315803.1252.55031.25140.000059999910040251253220121602515.625208054805018100644012551.232161604025流量误差曲线<img src="http://www.huabox.com/uploads/allimg/200914/100QK526-0.png"/>压力损失曲线<img src="http://www.huabox.com/uploads/allimg/200914/100QK447-1.png"/>外形尺寸及重量型号公称口径(mm)长L宽B高H连接螺纹重量mmLXSGR-13D1131108292G3/4B0.7LXSGR-13D2131106572G3/4B0.7LXSGR-20D1201308292G1B0.85LXSGR-20D2201306572G3/4B0.7LXSGR-13D31380/1107285G3/4B075/0.80LXSGR-20D3201307285G1B0.9<img src="http://www.huabox.com/uploads/allimg/200914/100QJ163-2.png"/>工作条件工作水温不高于90°c工作压力不大于1MPa

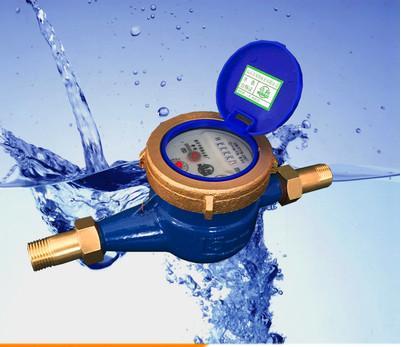

使用条件温度等级：T30水压等级：MAP 10 / MAP 16压力损失等级：△P 63示值误差限从包括最小流量(Q1)至不包括分界流量(Q2)的低区 ±5%从包括分界流量(Q2)至包括过载流量(Q4)的高区 冷水±2%，热水±3%主要特点多流束，计数器的数字轮采用特种液体封装，可长期保持读数清晰。采用优质材料，性能稳定可靠测量范围宽技术参数口径测量范围过载流量常用流量Q3分界流量Q2最小流量Q1始动流量最小读数最大读数DNQ3/Q1Q4mmm3/hL/hm315803.1252.55031.2560.00005999991004025125322051602515.625208054805010100644012551.2326160402525807.8756.312678.7812100100.86312580.6450.481606339.375328012.51020012514100160100125128801016010062.54080201632020040100256160125204.812835160160100508031.2525500312.57010040025012532020060160250156.25流量误差曲线<img src="http://www.huabox.com/uploads/allimg/200914/100241M03-0.png"/>压力损失曲线<img src="http://www.huabox.com/uploads/allimg/200914/100241E94-1.png"/>外形尺寸及重量公称口径长L宽B高H连接螺纹(D)重量(kg)(mm)mm15165/19099104G3/4B1.5/1.620190/19599106G1B1.725260/225104120G1 1/4B2.6/2.432260/230104120G1 1/2B2.8/2.740300/245125155G2B5.4/4.550300125155B2 1/2B7.2280158175法兰连接按GB4216.4.84 D=165 D1=12514<img src="http://www.huabox.com/uploads/allimg/200914/1002414350-2.png"/>使用条件工作水温不高于40℃工作压力不大于1MPa

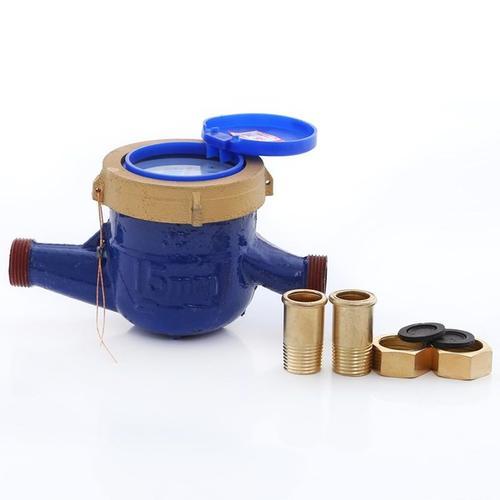

产品用途本系列水表用于家庭或一个居民单元测量流经自来水管道饮用冷水的用量。使用条件温度等级：T30水压等级：MAP 10 / MAP 16压力损失等级：△P 63示值误差限：从包括最小流量(Q1)至不包括分界流量(Q2)的低区 ±5%从包括分界流量(Q2)至包括过载流量(Q4)的高区 冷水±2%，热水±3%主要特点多流速，旋翼式，计量精度高，始动流量小，抄读方便。性能稳定可靠，使用寿命长，外观漂亮，水表通用性强，更换维修方便。本系列表壳材料可选择铜、铁、不锈钢、工程塑料和铝合金复合材料。系列通用性强，更换维修方便;计量准确，经久耐用。技术参数口径测量范围过载流量常用流量Q3分界流量Q2最小流量Q1始动流量最小读数最大读数DNQ3/Q1Q4mmm3/hL/hm315803.1252.55031.2560.00005999991004025125322051602515.625208054805010100644012551.2326160402525807.8756.312678.7812100100.86312580.6450.481606339.375328012.51020012514100160100125128801016010062.54080201632020040100256160125204.812835160160100508031.2525500312.57010040025012532020060160250156.25流量误差曲线<img src="http://www.huabox.com/uploads/allimg/200913/144UJ024-0.png"/>压力损失曲线<img src="http://www.huabox.com/uploads/allimg/200913/144UGK1-1.png"/>外形尺寸及重量公称口径长L宽B高H连接螺纹(D)重量(kg)(mm)mm15165/19099104G3/4B1.5/1.620190/19599106G1B1.725260/225104120G1 1/4B2.6/2.432260/230104120G1 1/2B2.8/2.740300/245125155G2B5.4/4.550300125155B2 1/2B7.2280158175法兰连接按GB4216.4.84 D=165 D1=12514<img src="http://www.huabox.com/uploads/allimg/200913/144ULT1-2.png"/>使用条件工作水温不高于40oC工作压力不大于1MPa

使用条件温度等级：T30/T50(冷水)T90(热水)水压等级：MAP 10 / MAP 16压力损失等级：△P 63示值误差限从包括最小流量(Q1)至不包括分界流量(Q2)的低区 ±5%从包括分界流量(Q2)至包括过载流量(Q4)的高区 冷水±2%，热水±3%主要特点干式，磁性传动，并具有防磁功能;多流束，采用优质材料，性能稳定可靠;计数器采用真空密封，防冷凝雾化，可长期保持读数清晰;计量准确，经久耐用。可旋转计数器使读数变得更加方便;系列通用性强，更换维护方便。技术参数口径 DNmm测量范围过载流量常用流量Q3分界流量Q2最小流量Q1始动流量最小读数最大读数Q3/Q1Q4m3/hL/hm315803.1252.55031.2560.00005999991004025125322051602515.625208054805010100644012551.2326160402525807.8756.312678.7812100100.86312580.6450.481606339.375328012.51020012514100160100125128801016010062.54080201632020040100256160125204.812835160160100508031.2525500312.57010040025012532020060160250156.25流量误差曲线<img src="http://www.huabox.com/uploads/allimg/200913/14405T359-0.png"/>压力损失曲线<img src="http://www.huabox.com/uploads/allimg/200913/14405VQ3-1.png"/>外形尺寸及重量公称口径长L宽B高H连接螺纹(D)重量(kg)(mm)mm15165/19099104G3/4B1.5/1.620190/19599106G1B1.725260/225104120G1 1/4B2.6/2.432260/230104120G1 1/2B2.8/2.740300/245125155G2B5.4/4.550300125155B2 1/2B7.2280158175法兰连接按GB4216.4.84 D=165 D1=12514<img src="http://www.huabox.com/uploads/allimg/200913/14405U315-2.png"/>使用条件工作水温不高于40°c工作压力不大于1MPa

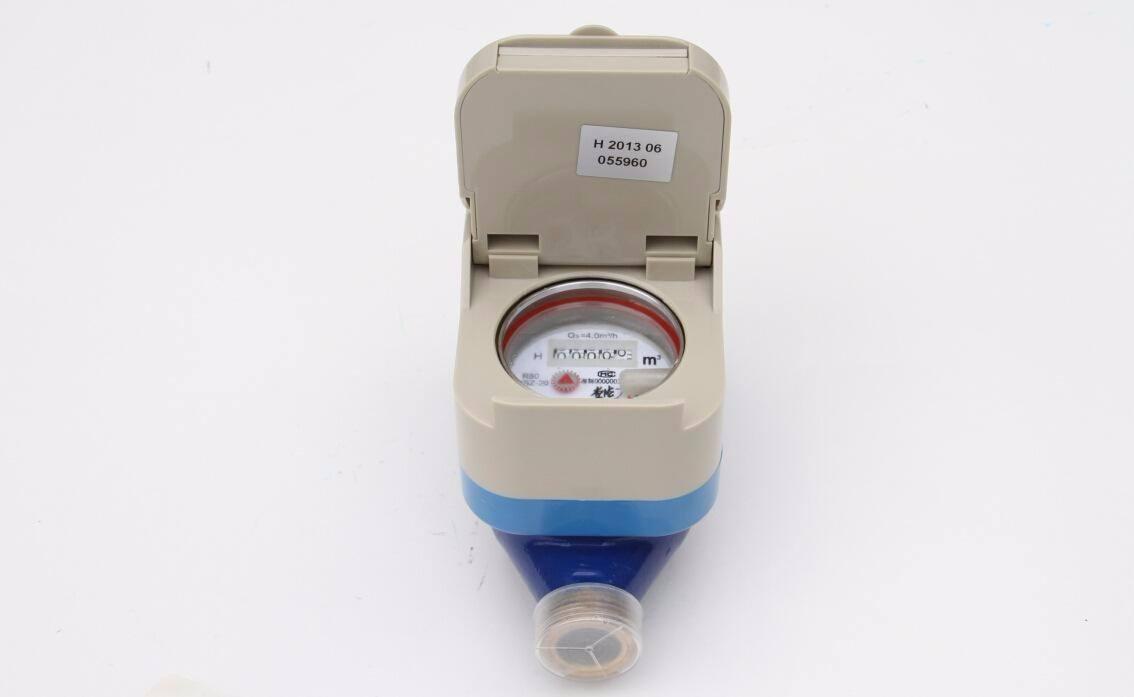

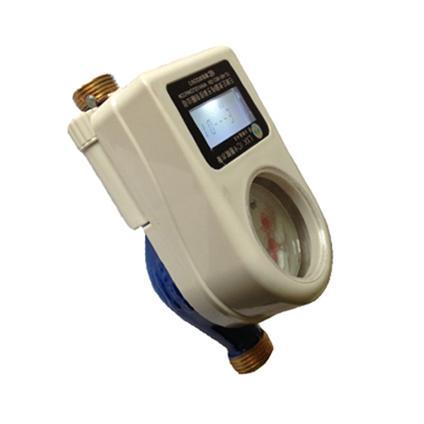

一、IC卡水表简介1、产品概述：IC卡水表是以旋翼式水表为基表，由干簧管取信装置、低功耗电控阀门、微电脑控制系统、射频卡信息系统集合而成的智能水表。该产品改变了传统的用水收费方 式，由“先用水后交费”变为“先交费后用水”，   每次售水收款都有准确记录，彻底解决了“收费难、账目乱”这两个水费管理工作中的难题。有远传抄表功能的预 付费水表还可实时统计用水数量，为水费结算提供准确依据。产品符合国家标准GB/T778-2007《封闭满管道中水流量的测量、饮用冷水水表和热水水表》的全部技术要求。2、功能特点：o        精确计量：采用高强度材质机芯，始动流量低，计量精度高。o        预付费功能：先交费、后用水，无费自动关阀，交费重新刷卡后自动通水。o        售水记录存档：每次售水操作都有准确记录，账目清晰，不可随意更改，并有多种统计报表便于查询。o        一卡通功能：若同一用户安装两只以上水表或同时安装我公司的水表、电表、燃气表等，多只智能表可共用一张卡管理，使用方便。o        显示功能：高清液晶屏，可直观查看购水量、剩余水量、累计用水量、阀门状态、电池状态等多项数据。o        报警功能：当剩余水量达到或低于设定报警值时，水表自动关阀一次，提示用户购水，此时用户刷卡还可打开阀门继续用水，剩余量为0时彻底关阀。o        防锈功能：水表阀门定期自动开关，防止阀门锈死。o        防攻击功能：当水表受到强磁或强电攻击时，水表自动关阀，并自动记录本次受攻击信息，只有外界干扰解除后方能开阀。o        低功耗设计：整个控制线路低功耗设计，静态电流小于3uA，电池使用寿命大于6年。o        防水设计：各关键部件经过多重防水处理，防水性能好。阶梯水价功能：有单一水价程序和阶梯水价程序可供选择。

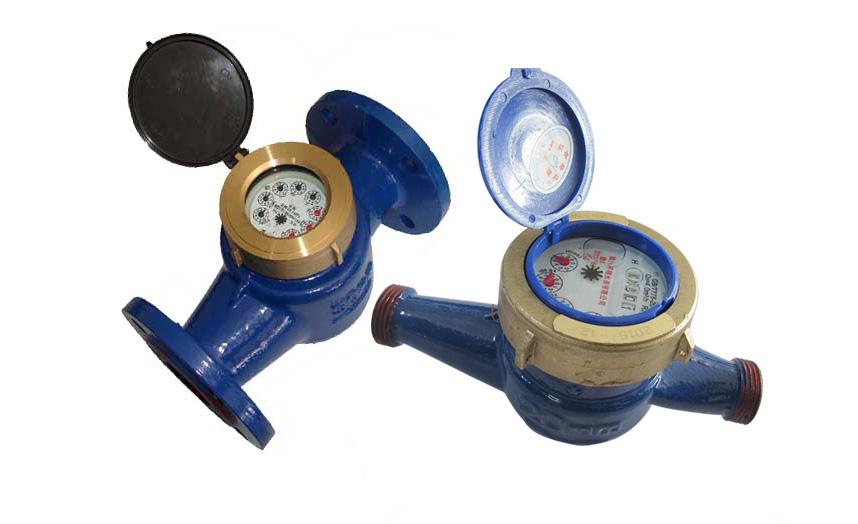

远传水表的性能与特点公称口径40mm及以下的水表通常称为小口径水表，公称口径50mm以上的水表称为大口径水表。这二种水表有时又称为民用水表和工业用水表，同时这种分法也可以从水表的表壳连接形式区别开来，公称40mm及以下的水表用螺纹连接，50mm及以上的水表用法兰连接。1、结构灵活、由大口径流量基表、控制盒、220V电压或大容量锂电池驱动电动球阀或蝶阀三部分组成。2、刷卡控制盒部分可以与流量基表分离，在50米范围内可延长，便于刷卡读数。3、测量精度准确、采用多流束基表，流量信号更准确可靠。4、采用MSP430系列超低功耗16位MCU，12位AD转换，计量更为准确。5、使用安全可靠、分两屏依次显示剩余水量、累计流量，用户能够方便的掌握用水情况。6、本表具有低水量提示功能，使用户有充足的时间提前购水。7、具有防磁、防拆卸、防剪断功能，有效地杜绝了盗氺行为和恶意的人为破坏。8、管理方便、射频卡预付费，先购水后用水，简化收费管理一表一卡，保密安全。

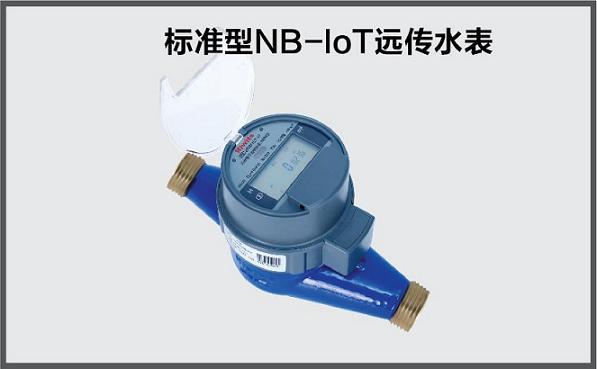

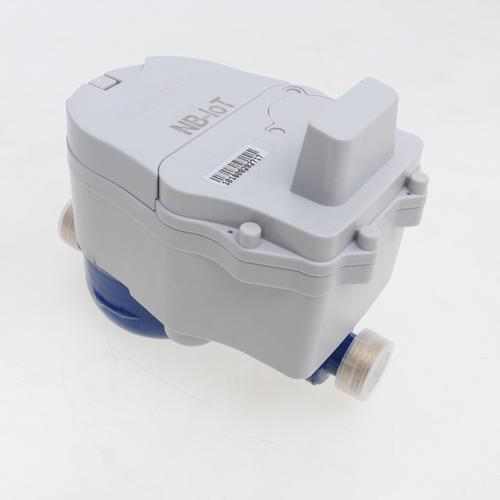

HX-YC型NB-IOT物联网阀控水表是华信万通科技有限公司根据市场需求自主研发的一款基于NB通讯技术的新型智能仪表。水流入水表后，沿叶轮盒底部进水孔进入计量机构，推动叶轮旋转，并由叶轮盒上部出水孔流出，叶轮转速与水的流量成正比，叶轮转动经减速齿轮传递给指示机构记录出流经水表的使用水总量。记录的用水量数据通过NB-IoT无线网络接入技术可以与管理中心通信，进行无线抄表、网络充值、远程控制、故障检测等功能。产品特点1、  NB-IOT物联网阀控水表在继承了GPRS远程抄表功能的同时还拥有海量容量，相同基站通讯用户容量是GPRS远程抄表的10倍3、  结构紧凑防护等级高，可达IP685、  直接读取字轮数据,保证机电数据一致性7、  阀门防锈死功能设计，每月自动开关阀2次技术参数1、  水表的安全性能符合CJ 266—2008《饮用水冷水水表安全规则》的规定3、  供电方式：功率型3.6V锂电池供电5、  最高允许工作压力：MAP≤1.0 MPa7、  发射功率：23dBm±2dB9、 工作频段：850MHz安装尺寸<img alt="" src="http://www.huaxon.com/uploads/allimg/200623/0632344292-0.png"/>

概述HX-YC型NB-IOT物联网水表是华信万通科技有限公司根据市场需求自主研发的一款基于NB通讯技术的新型智能仪表。水流入水表后，沿叶轮盒底部进水孔进入计量机构，推动叶轮旋转，并由叶轮盒上部出水孔流出，叶轮转速与水的流量成正比，叶轮转动经减速齿轮传递给指示机构记录出流经水表的使用水总量。记录的用水量数据通过NB-IoT无线网络接入技术可以与管理中心通信，进行无线抄表、定时上传数据、故障检测等功能。产品特点1、  NB-IOT物联网水表在继承了GPRS远程抄表功能的同时还拥有海量容量，相同基站通讯用户容量是GPRS远程抄表的10倍3、  结构紧凑防护等级高，可达IP685、  直接读取字轮数据,保证机电数据一致性7、  阀门防锈死功能设计，每月自动开关阀2次技术参数1、  水表的安全性能符合CJ 266—2008《饮用水冷水水表安全规则》的规定3、  供电方式：功率型3.6V锂电池供电5、  最高允许工作压力：MAP≤1.0 MPa7、  发射功率：23dBm±2dB9、 工作频段：850MHz安装尺寸<img alt="" src="http://www.huaxon.com/uploads/allimg/200623/0632344292-0.png"/>

无磁水表-LORA无线远程阀控型采用无磁信号采集技术及卡阀一体的结构设计，具有水量计量、流速测定、水流方向判断、环境温度检测、数据储存和远程传输功能，可实现远程阀控管理并按需添加本地IC卡管理。以独立叶轮代替传统机械表的机械计量计数器，实现超长寿命；采用硬件自扫描技术，轻松实现“不走水、不费电”的理想低功耗模式。使用无磁技术进行无间断的信号拾取，运用专利算法和12段电子跟踪补偿技术，高达0.1L电子计量精度，流量计级的计量核心技术，可实现小区级的漏损分析。支持NB-IOT、LoRa、M-Bus、Rs485等多种远传方式，结合Hiwits智慧水务平台，让水务运行轻松智慧。无磁水表-LORA无线远程阀控型的结构（整体和分体）阀控型华信远传水表在结构上别有一番心思，既可以为整体阀控水表，又可为分体阀控水表。无磁水表-LORA无线远程阀控型的产品优势环境温度检测：具备环境温度检测功能，低温环境自动发送防冻预警。远程阀控：支持远程阀控管理和本地IC卡管理功能，支持预付费和阶梯水价计费管理功能。分体机构：电子电路表头部分可与表机械单元部分进行分离，标头可从表体上取下，方便安装、维护及数据查看。大量程比：运用12段电子跟踪补偿技术，量程比≥200。计量灵敏度高：运用特殊算法，并配合大量实验数据，计量灵敏度可达到0.01L。低功耗：运用低功耗技术，使得平均工作电流低于20uAl，电池可累计使用达10年之久。长寿命：去除最易磨损、繁杂的齿轮计量计数器，成倍地延长了流量计的运行稳定性和使用寿命。抗磁干扰能力强：信号以无磁方式拾取，可抵抗外来磁性物质和铁锈干扰。抗气泡干扰：信号采集不受水流中夹杂的气泡影响。高防护等级：采用内外等压技术及双层灌胶技术，电子电路部分与水汽完全隔离，整机可达IP68防护等级。光电隔离：数据远传电路采用光电隔离技术，支持实时抄表，远传安全可靠。智能平台：支持智能平台实时检测，实现远程水表运行状况自检、数据分析、远程阀控等多种功能。无磁水表-LORA无线远程阀控型的技术参数准确度等级2级防护等级IP68数据通讯Mbus/RS &nbsp; 485/LoRa/NB-IOT工作电源电池供电DC3.6V信息采集方式无磁采集数据显示方式本地液晶屏幕显示，远程网络平台显示波特率2400bPS上电等待时间1S单次抄表时间100ms最大工作压力1.0Mpa执行标准GB/T778.1~3-2007、CJ/T224-2012无磁水表-LORA无线远程阀控型的安装尺寸<img src="http://www.hiwits.com/upload/images/2019/4/990517040777dfac.png"/>规格外形尺寸（mm）螺纹连接常用流量始动流量量程比最小读数最大读数L1L2L3HW1W2接管螺母M³/hL/hM³M³DN152651631451339090R1/2G3/42.56≥2000.000019999.9999DN202951931451339090R3/4G14

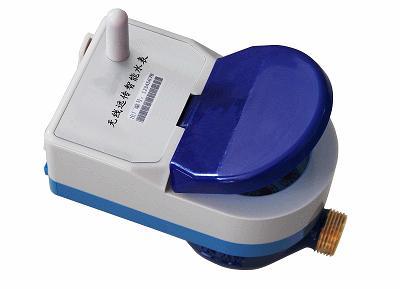

机芯:干式,湿式,多流束,旋翼式计数单位：十升,百升,千升发讯方式 ：脉冲（干簧管）接口：螺纹防水等级：IP65材质可选： 铜安装方式： 卧式（水平）远传接口：远传协议：适用场景： 家用,工程,公用,商用,房地产,水务局可做口径： DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150LORA无线水表是利用全新的LORA远程抄表方案。水表内嵌LORA无线模块，水表通过干簧管（脉冲发讯）、霍尔等方式采集水量后，通过lora调制方式，定时发送到lora网关（接收模块）。<img alt="" src="http://www.zilaishuibiao.com/uploads/allimg/170722/0939205542-0.jpg"/>目前LORA远传水表的使用范围比较小，大概占到整体智能水表的份额的5%左右，大部分是在使用预付费水表，或者普通有线无线远传水表、gprs水表等。但是随着时间的推进，LORA智能水表通过其成本低、传输远，带机量大等特点，发挥越来越重要的作用。<img alt="" src="http://www.zilaishuibiao.com/uploads/allimg/170722/0939205425-1.jpg"/><img alt="" src="http://www.zilaishuibiao.com/uploads/allimg/170722/09392053Y-2.jpg"/>参数：口径（DN）mm纯水表DN8（2分）DN15（4分）DN 20（6分）DN25（1寸）过载流量（Q4）m³/h1.253.1255.007.875常用流量（Q3）m³/h1.002.504.006.30分界流量（Q2）m³/h0.010.050.080.126最小流量（Q1）m³/h0.000010.03130.050.0788测量范围（Q3/Q1）160/8080误差小流量：≤±5%   常用流量：≤±2%（冷水）、≤±3%（热水）读数范围0.00001～99999.999990.0001～99999.9999工作温度0.1℃～30℃冷水表：0.1℃～30℃；热水表：0.1℃～90℃允许水压0.03 MPa～0.5MPa（PPO）0.03 MPa～1 MPa0.03 MPa～1MPa始动流量2L/h（防滴漏水表）/0.00001静态工作电流≤5μA（带时钟芯片）压损等级△p63（≤0.063MPa）流动剖面敏感度等级U10，D5气候和机械环境安全等级B类电磁兼容性等级E1外径对照表：<img alt="" src="http://www.zilaishuibiao.com/uploads/allimg/170722/093920G12-3.png"/>安装示意图：<img alt="" src="http://www.zilaishuibiao.com/uploads/allimg/170722/0939206443-4.JPG"/>

华信基础型无磁电子远传水表采用无磁信号采集技术，具有水量计量、流速测定、水流方向判断、环境温度检测、数据储存和远程传输功能。以独立叶轮代替传统机械表的机械计量计数器，实现超长寿命；采用硬件自扫描技术，轻松实现“不走水、不费电”的理想低功耗模式。使用无磁技术进行无间断的信号拾取，运用专利算法和12段电子跟踪补偿技术，高达0.1L电子计量精度，流量计级的计量核心技术，可实现小区级的漏损分析。支持NB-IoT远传方式，结合华信智慧水务平台，让水务运行轻松智慧。<img src="http://www.huaxon.com/uploads/allimg/200623/142H4E17-0.png"/>无磁水表具有组网方便，数据抄取便捷、高效，无线数据传输功能，管理中心可实现实时数据获取，为实现阶梯水价政策提供保障。远传水表的原理：远传水表简而言之就是带有远传功能的水表，也就是支持远程抄表的水表。华信远传水表有有线远传和无线远传两种类型。无线方案支持NB-IOT远传水表。无磁传感技术原理：在智能水表行业，保证无磁水表信号的长期稳定拾取，一直是众多表厂不可逾越的技术难题。华信万通科技顺应时代和技术的发展，发扬工匠精神，一举突破无磁信号全天候、长期稳定拾取的关键性技术，成功推出华信无磁水表，即“华信”智能水表。无磁水表-NB-loT远传水表的优势无磁感应技术在水表应用上的技术：超强抗磁，杜绝偷水漏水恶习。机芯的改进：去除机械从属齿轮盒，减少了磨损及传动阻力、延长了独立叶轮的机械寿命，也延长了水表的使用寿命，同时高度准确计量。计量方式：通过无磁感应原理拾取信号，且突破无磁信号全天候、长期稳定拾取的关键性技术。无磁水表-NB-loT远传水表的产品优势大量程比：具有5L/h&nbsp;的始动流量，运用电子跟踪补偿技术，量程比可达R250。长寿命：在传统机械表中，去除了寿命短、繁杂的塑料齿轮传动部件，将影响精度、极易磨损的轴承部件改为高耐磨陶瓷，成倍地延长了流量计的运行稳定性和使用寿命。低功耗：运用低功耗技术，使得平均工作电流低于20微安，保证一节电池累计使用达10年之久。高计量精度：运用特殊算法，并配合大量实验数据，计量灵敏度度可达到0.01毫升。强抗干扰能力：由于信号以无磁方式拾取，所以可抵抗来自外界的强磁铁干扰。远程抄读：支持NB-IoT远传。远传可靠安全：采用远传光电隔离设计，支持带电无限次实时抄表。能有效抗击强磁、强电及雷电干扰。高防护等级：采用电路盒内外等压技术，使水表达到IP68防护等级。智能平台：实现实时计量阶梯水价、NB-IOT远传、大容量信息两地储存、远程水表运行状况自检、远程监测等多种功能。维护方便：电路盒、电池、流量计组成可拆分结构，支持现场更换部件和电池。<img src="http://www.huaxon.com/uploads/allimg/200623/142H46442-1.jpg"/><img src="http://www.huaxon.com/uploads/allimg/200623/142H4J13-2.jpg"/>
