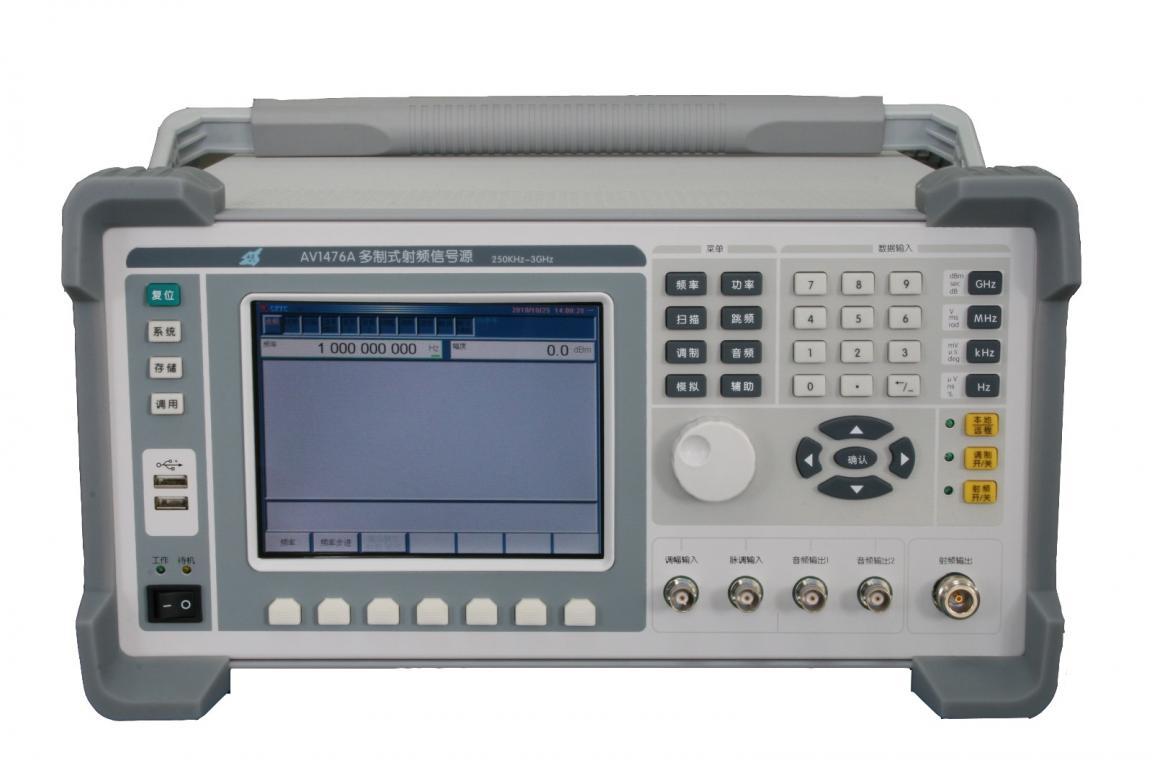

1476AB 多制式射频微波信号源思仪-中电41所产品综述1476A/1476B多制式射频/微波信号源为多功能电子测量仪器，主要应用于现代电子设备的检测维护和训练保障，它具有的多种调制体制不仅可作为普通信号源使用，还可实现通信、雷达、航等各种复杂信号的模拟生成，并可根据实际需要编辑产生特定的信号样式，以适用于更多的场合。为了操作的便利性和灵活性，还特别设计了特殊功能的快捷键。该多制式射频/微波信号源具有自检和校准功能；具有存储调用功能使特定功能按扭实现复杂操作简易化；具有组合调制和功率输出控制功能，有CW、调幅、调频、调相、脉冲调制、频率捷变输出功能，可模拟多种雷达、航等常规和特殊体制信号，有脉冲调制、脉间捷变、重频抖动、重频参差等多种特殊体制雷达信号模拟输出能力；具有GPIB、USB、LAN、RS232远程控制接口以便可以灵活地进行配置设置、功能优化和产品升级，更好的适应用户需求。功能特点●1Hz频率分辨率●微秒级的快速跳频能力●大功率动态范围和较高的功率准确度●数字基带信号发生和矢量调制●调频/调幅/调相/脉冲调制和组合调制●多种雷达信号模拟能力●一定的复杂信号可编程能力●内置数字合成调制源●多种扫描方式：数字步进、跳频、相位连续微秒级的快速跳频能力跳频带宽可达60MHz，跳频速率可达2000跳/秒以上，可满足绝大多数频率捷变的应用。大功率动态范围和较高的功率准确度输出功率动态范围可达120dB以上，具有较高的功率准确度，可以灵活模拟信号在空间的传输和幅度到达的强度。多种扫描方式：数字步进、跳频、相位连续数字步进扫描的主要优点是扫描频率范围宽、频率合成、可用来快速检验宽带射频器件的特性，快速完成宽带滤波器、RF放大器、混频器等宽带RF器件的检测。相位连续扫描没有离散的频率步进，它比数字步进扫描和快速跳频扫描能更加快速的测量高Q值的器件，确保不致丢失一些关键的尖峰和凹陷。特别适用于窄带器件特性的精确测试。调频/调幅/调相/脉冲调制和组合调制提供了多种组合的同时调制调幅：调频、调相；调频：调幅、脉冲调制；调相：调幅、脉冲调制；脉冲调制：调频、调相。数字基带信号发生和矢量调制数字基带信号发生和矢量调制提供了多种数字调制方式，包括：BPSK、QPSK、2FSK、4FSK和MSK。用户可通过改变调制方式、码元速率、滤波器形式和滤波因子等产生用户需要的通信信号，用于接收机的测试。多种雷达信号模拟能力可以产生频率捷变信号，线性调频信号，脉冲重频抖动、重频参差信号，天线扫描模拟信号等，可以模拟连续波雷达、频率捷变雷达、脉冲压缩雷达、脉冲重频抖动雷达、脉冲重频参差以及脉冲多普勒雷达。数据传输、通信和打印功能具有网口、USB接口、GPIB接口等多种通信方式，波形文件可通过网口和USB接口进行远程控制操作。USB接口提供了快速的USB接口，即插即用、可快速实现文件的存储调用，也可以通过USB接口实现仪器的软件升级。该仪器支持1.0协议的U盘及MP3。网络接口通过网络接口可以对仪器软件实现快速升级，计算机可直接或通过两口以上的Huber与仪器相连，实现远程控制。GPIB接口通过GPIB接口，计算机可实现对仪器的远程控制，也可通过GPIB接口与其它仪器组成测试系统，实现测试的自动化。典型应用image002.jpg1476系列信号源广泛应用于雷达、通信、航、电子对抗等多个领域的信号模拟与参数测试。其具有普通脉冲雷达、普通连续波雷达、频率捷变雷达、线性调频雷达、重频参差雷达以及重频抖动雷达等多种雷达信号模拟功能，可以满足雷达接收设备的性能测试和维护保障；具有跳频、数字调制扩频等功能以及BPSK、QPSK、MSK等多种数字调制信号发生功能，可以满足通信接收设备的性能测试和维护。相关产品1465C/D/F/H/L信号发生器查看详情1465C/D/F/H/L-V信号发生器查看详情1451A/D/F捷变信号发生器查看详情

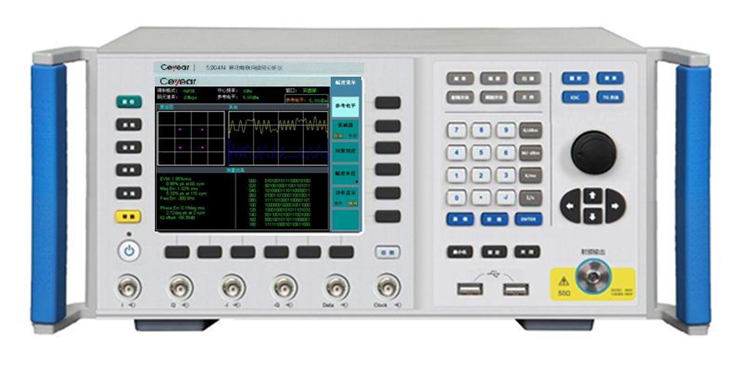

5264通信矢量信号分析仪-中电41所 思仪产品综述5264通信矢量信号分析仪能完成9kHz～3GHz传统扫频频谱分析、通用矢量调制信号解调分析、GSM、TD-SCDMA等多种标准制式信号分析，是一款高性价比的通信测试仪表，可应用于各类射频电子设备或部件的科研、生产、计量、维修和教学。功能特点多功能一体化设计，便于用户使用快速自动化测试经济的教学测试仪器多种数字调制格式多种制式的矢量信号分析大动态、高精度的射频信号测量能力GPIB、USB、TCP/IP等丰富的程控接口，任您自由选择，以便方便地实现远程控制及网络升级功能快速自动化测试：5264通信矢量信号分析仪可在射频无线通信用频段9kHz～3GHz的范围内，完成通信矢量信号分析及功率、频率和调制等性能测试。对捕捉信号进行多域分析：5264通信矢量信号分析仪支持BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM多种调制格式以及各种制式信号的解调分析，可以对EVM、IQ imbalance、phase error、magnitude error、frequency error等调制指标进行分析，提供分析数值并用图形显示。典型应用测量RF频谱(幅度、频率)分辨相距很近信号多种数字调制格式的矢量信号分析测量RF频谱(幅度、频率)： 由于大输入信号功率为+30dBm，大多数情况下被测信号可直接从仪器输入端口输入。可通过设置合适的中心频率、扫描宽度、分辨率带宽，让信号处于佳测试状态。可以直观的看到被测信号的频率、幅度及信号质量。1.PNG测量信号频率和幅度2.PNG测量信号相噪分辨相距很近信号 利用全数字中频实现更高的分辨率，来区分和测量紧靠在一起的信号，其狭窄的波形因数(4：1)有助于测量与载波接近的信号。同时还提高了灵敏度。3.PNG分辨相距10HZ的两个信号快速自动化测试 5264通信矢量信号分析仪可在射频无线通信用频段9kHz～3GHz的范围内，完成通信矢量信号分析及功率、频率和调制等性能测试，标准的GPIB、USB、TCP/IP等接口能对各种不同设备进行快速自动测试。本产品分析功能全面，价格低廉，非常适合高校教学试验。对捕捉信号进行多域分析 5264通信矢量信号分析仪支持BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM多种调制格式以及各种制式信号的解调分析，可以对EVM，IQ imbalance,phase error,magnitude error,frequency error等调制指标进行分析提供数值和图形的显示。4.PNG测量QPSK调制的信号5.PNG测量8PSK调制的信号6.PNG测量MSK调制的信号7.PNG

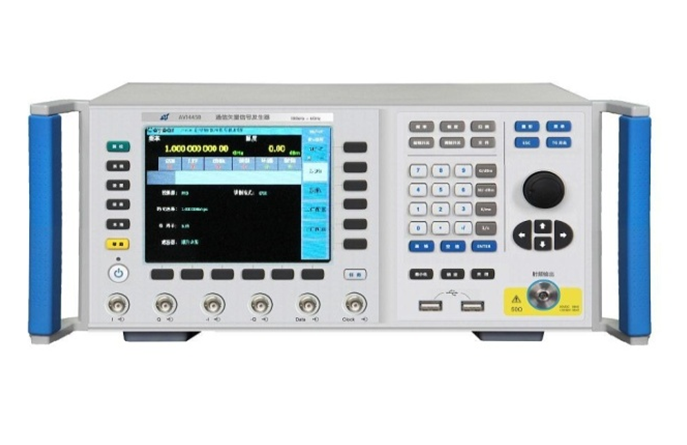

1445通信矢量信号发生器-中电41所 思仪产品综述射频技术在消费电子、通信设备中应用需求与日俱增，如何既保证产品的设计制造质量同时又减少成本、缩短产品上市时间，是工程师面临的新挑战。1445系列通信矢量信号发生器具备低成本设计方案的特点，能满足你对产品的性能测试和高效批量生产需求。1445通信矢量信号发生器采用模块化设计，具有CW信号发生、矢量信号发生、GSM、TD-SCDMA等射频信号发生功能。可应用于各类射频电子设备或零部件的科研、生产、计量、维修中，也可应用于教学。功能特点GSM /TD-SCDMA标准信号发生具有1ksps～5Msps内部信号发生能力实时、可变的多种数字调制格式的矢量信号发生可按用户需求设置的数字调制格式发生功能优异的低EVM信号发生和分析能力-110～+10 dBm大动态范围、高功率精度的射频信号输出丰富的程控接口，可自由选择，方便用户实现远程控制及网络升级大动态范围高精度功率输出1445矢量信号发生器通过内置程控步进衰减器，可满足多数情况下通信信号的测试要求。内置多种数字调试格式内置BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM、MSK、2FSK数字调制格式，码元速率1kHz~5MHz，为您进行高质量数字通信发生提供了全面的解决手段。1.PNG2.PNG3.PNG4.PNG5.PNG6.PNG7.PNG8.PNG9.PNG10.PNG11.PNG内置多种标准制式信号发生功能内置GSM /TD-SCDMA等标准制式信号发生功能，为您进行高质量移动通信设备测试提供了全面的解决手段。TD-SCDMA信号发生捕获.PNG典型应用芯片研发和终端生产非信令测试模拟GSM /TD-SCDMA等标准的基站信号。基站综合测试1445通信综合测试仪内部集成了独立的GSM /TD-SCDMA等标准制式信号发生模块、调制干扰信源模块和CW波发生模块，可以与外置信道仿真器组合实现基站的一致性测试系统。不仅可以实现基站在Fading和AWGN条件下的接收性能，还可以实现基站接收灵敏度、ACS、阻塞和接收互调等射频指标的测试。本振替代功能1445通信矢量信号发生器可在射频无线通信频段250kHz～3GHz的范围内，完成发射机、接收机的本振替代，方便研发和生产测试，另外还能通过标准的GPIB、USB、TCP/IP等接口由计算机控制进行快速自动测试。射频特性测试1445通信矢量信号发生器可对放大器、混频器、接收机的交调失真进行测试，和频谱分析仪配合，可以完成对天线、放大器和衰减器等设备的带宽、频响、增益等射频特性测试。

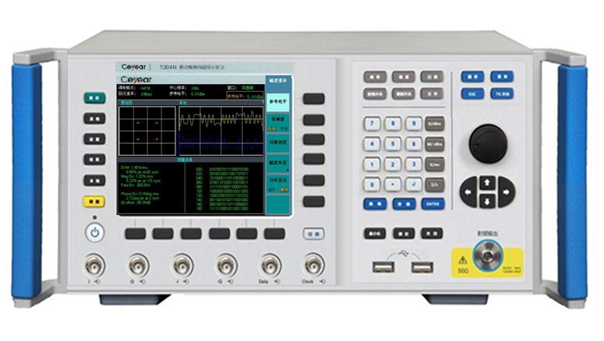

5264B通信矢量信号分析仪-中电41所 思仪产品综述5264B通信矢量信号分析仪采用宽频带矢量信号接收技术，解决频谱分析和宽带通信矢量信号接收分析难题，能完成9kHz～6GHz传统扫频频谱分析、和宽带通用矢量调制信号解调分析、GSM、TD-SCDMA、WCDMA、CDMA2000、CDMA 、TD-LTE、FDD-LTE、TD-LTE-A和FDD-LTE-A等多种标准制式信号分析，可应用于各类射频电子设备或部件的科研、生产、计量、维修和教学。功能特点多功能一体化设计，便于用户使用快速自动化测试多种数字调制格式多种制式的矢量信号分析大动态、高精度的射频信号测量能力丰富的程控接口，方便地实现远程控制及网络升级功能5264B通信综合测试仪内部集成了独立的GSM、CDMA、TD-SCDMA、WCDMA、CDMA2000、TD-LTE、FDD-LTE、TD-LTE-A和FDD-LTE-A等标准制式信号分析模块快速自动化测试：5264B通信矢量信号分析仪可在射频无线通信用频段9kHz～6GHz的范围内，完成通信矢量信号分析及功率、频率和调制等性能测试，标准的GPIB、USB、TCP/IP等接口能对各种不同设备进行快速自动测试。本产品分析功能全面，非常适合高校教学试验。对捕捉信号进行多域分析：5264B通信矢量信号分析仪支持BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM多种调制格式以及各种制式信号的解调分析，可以对EVM、IQ imbalance、phase error、magnitude error、frequency error等调制指标进行分析，提供分析数值并用图形显示。典型应用测量RF频谱(幅度、频率)分辨相距很近信号多种数字调制格式的矢量信号分析测量RF频谱(幅度、频率)：由于大输入信号功率为+30dBm，大多数情况下被测信号可直接从仪器输入端口输入。可通过设置合适的中心频率、扫描宽度、分辨率带宽，让信号处于佳测试状态。可以直观的看到被测信号的频率、幅度及信号质量。1.PNG测量信号频率和幅度2.PNG测量信号相噪分辨相距很近信号 利用全数字中频实现更高的分辨率，来区分和测量紧靠在一起的信号，其狭窄的波形因数(4：1)有助于测量与载波接近的信号。同时还提高了灵敏度。3.PNG分辨相距10HZ的两个信号快速自动化测试 5264B通信矢量信号分析仪可在射频无线通信用频段9kHz～6GHz的范围内，完成通信矢量信号分析及功率、频率和调制等性能测试，标准的GPIB、USB、TCP/IP等接口能对各种不同设备进行快速自动测试。本产品分析功能全面，价格低廉，非常适合高校教学试验。对捕捉信号进行多域分析 5264B通信矢量信号分析仪支持BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM多种调制格式以及各种制式信号的解调分析，可以对EVM，IQ imbalance,phase error,magnitude error,frequency error等调制指标进行分析提供数值和图形的显示。q.PNG测量QPSK调制的信号w.PNG测量8PSK调制的信号e.PNG测量MSK调制的信号r.PNG测量16QAM调制的信号

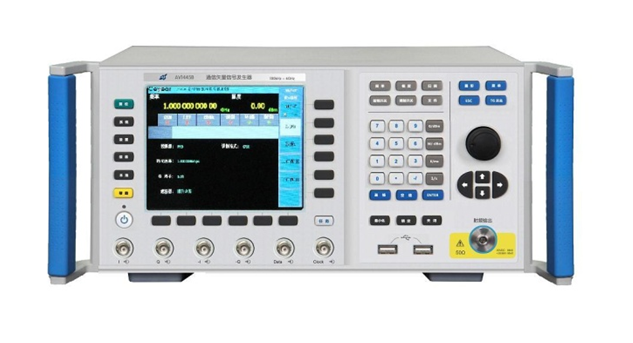

1445B通信矢量信号发生器-中电41所 思仪产品综述1445B通信矢量信号发生器具有CW信号发生、宽带矢量调制信号发生、GSM、TD-SCDMA、WCDMA、CDMA2000、CDMA、TD-LTE、FDD-LTE、TD-LTE-A和FDD-LTE-A等通信标准制式射频信号发生功能。是一款高性价比的通信测试仪表，可广泛应用于各类射频通信电子设备或零部件的科研、生产、计量、维修和教学。功能特点可按用户需求设置频率的数字调制格式发生功能-110～+10dBm大动态范围、高功率精度的射频信号输出GPIB、TCP/IP和USB等丰富程控接口，可自由选择，方便用户实现远程控制及网络升级内置多种数字调试格式：BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM、MSK、2FSK数字调制格式，码元速率1ksps~40Msps，为射频无线通信测试提供全面解决手段。

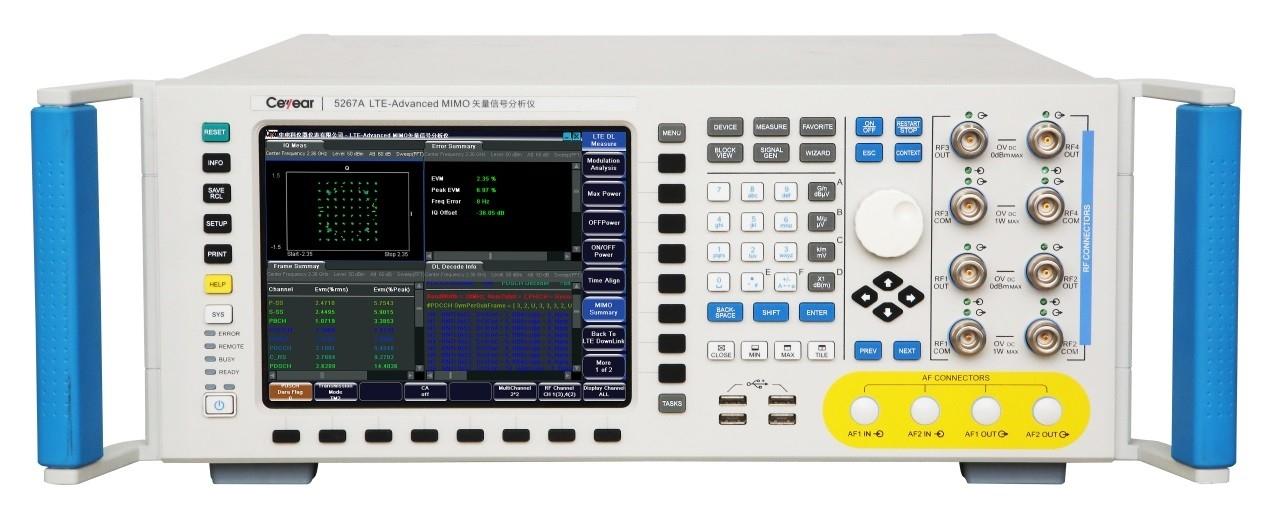

5267A LTE-Advanced MIMO通信矢量信号分析仪-中电41所 思仪产品综述随着社会的发展，移动通信技术也有了长足的发展，无线通信、个人通信与事通信在短短的几十年间经历了从模拟通信到数字通信、从单通道SISO通信到多通道MIMO通信的巨大发展。MIMO技术在通信设备中应用需求与日俱增，如何既保证产品的设计制造质量同时又减少成本、缩短产品上市时间，是工程师面临的新挑战。MIMO通信矢量信号分析仪能满足你对产品的性能测试和高效批量生产需求。中国拥有自主知识产权的TD-LTE通信系列标准的发展方兴未艾，为了扩大市场基础各厂家积极推进支持多模的芯片和设备。无线通信研发和制造工程师通常需要分析多制式／多载波设备信号，或同时查看上行链路和下行链路信号，因此如果测试工具仅能分析一种信号则会导致测试效率低下。现在无线通信信号分析仪表必须能够同时执行多项测量任务，经过优化的用户界面可帮助工程师轻松实现多种信号分析功能。软件的先进体系结构允许工程师同时配置多个测量，并将测量都保存在存储器中，因此用户能够迅速而有效地执行任一或全部测量。当单次采集无法捕获间隔太远的信号时，工程师还可以不间断地执行测量，测量结果会在屏幕上显示，工程师借助轨迹重叠功能和用户定义的方程式能够进行深入比较。MIMO通信矢量信号分析仪采用模块化设计理念，单机具有并行多通道矢量信号分析能力，单机完成8通道矢量信号分析，级联可扩展到32通道；能够对3GPP TS36系列 Release4～10中TD-SCDMA、LTE、LTE-Advanced标准各种无线通信制式的信号进行解调分析，具备不同制式通信信号的定量及定性分析能力；支持各种制式信号的时隙、信道、调制格式等多种配置，具备多模信号联合精确分析能力。是一款高性价比的通信测试仪表，可应用于移动通信、个人通信、事通信等电子设备或零部件的科研、生产、计量、维修。功能特点并行多通道矢量信号分析能力，单机完成8通道矢量信号分析，级联可扩展到32通道GSM上下行信号的解调分析，TD-SCDMA、W-SCDMA上下行信号的解调分析， LTE 上下行信号的解调分析， LTE-Advanced 上下行信号的解调分析；并具备后续标准扩展支持能力多载波聚合、MIMO多通道多天线解析能力支持各种制式信号的时隙、信道、调制格式等多种配置大带宽测试，具有宽带信号分析能力高质量的精确EVM分析大动态范围和高灵敏度的信号接收能力多参数、多域同步关联分析：射频信号功率测试、频谱发射模板测试、邻道泄漏抑制比、信号质量等多域测试功能多种制式的矢量信号分析高精度的射频信号测量能力快速自动化测试，实现低成本制造体贴入微的菜单，人性化交互式操作界面中/英文操作界面，TFT真彩液晶显示丰富的程控接口，可自由选择，方便用户实现远程控制及网络升级量身定做的功能，梦寐以求的价格并行多通道矢量信号分析MIMO通信矢量信号分析仪通过模块化设计，单机完成8通道矢量信号分析，级联可扩展到32通道；可满足多数情况下通信信号的测试要求。1.PNG8通道矢量信号分析频谱图LTE-Advanced载波聚合下行2CC矢量信号分析MIMO通信矢量信号分析仪通道采用大带宽传输处理设计，针对2CC（20MHz+20MHz）载波聚合LTE-Advanced信号进行频域、时域、调制域和码域进行高性能分析。2.PNGLTE-Advanced MIMO矢量信号分析仪表2CC信号频谱20MHz+20MHz3.PNGLTE-Advanced MIMO矢量信号分析仪表下行非连续2CC（20MHz+20MHz）LTE-Advanced载波聚合下行3CC矢量信号分析MIMO通信矢量信号分析仪通道采用大带宽传输处理设计，针对3CC（20MHz+20MHz+20MHz）载波聚合LTE-Advanced信号进行频域、时域、调制域和码域进行高性能分析。q.PNGLTE-Advanced MIMO矢量信号分析仪表下行连续3CC（20MHz+20MHz+20MHz）LTE-Advanced载波聚合上行2CC矢量信号分析MIMO通信矢量信号分析仪通道采用大带宽传输处理设计，针对2CC（20MHz+20MHz）载波聚合LTE-Advanced上行信号进行频域、时域、调制域和码域进行高性能分析。5.PNGLTE-Advanced MIMO矢量信号分析仪表上行2CC信号分析（20MHz+20MHz）LTE-Advanced MIMO矢量信号分析MIMO通信矢量信号分析仪通道采用多通道并行处理设计，针对多天线信号进行进行高性能分析。6捕获.PNGLTE-Advanced MIMO矢量信号分析仪表MIMO信号分析（TM模式）多种通信信号联合解调分析通过内部软硬件联合同步处理，可对2G/3G/B3G/4G等多模通信制式信号及通用数字调制信号宽带接收并联合解调分析。7捕获.PNGLTE-Advanced MIMO矢量信号分析仪表GSM解调图8捕获.PNGLTE-Advanced MIMO矢量信号分析仪表GPRS解调图9捕获.PNGLTE-Advanced MIMO矢量信号分析仪表EDGE解调图10捕获.PNGLTE-Advanced MIMO矢量信号分析仪表TD-SCDMA解调图11捕获.PNGLTE-Advanced MIMO矢量信号分析仪表WCDMA解调图12捕获.PNG测量LTE TDD下行调制的信号（5MHz带宽）13捕获.PNG测量LTE TDD下行调制的信号（10MHz带宽）14捕获.PNG测量LTE TDD下行调制的信号（15MHz带宽）15捕获.PNG测量LTE TDD下行调制的信号（20MHz带宽）16捕获.PNG测量LTE-FDD信号解调图高质量的测量特性典型情况下显示平均噪声电平为-153dBm(分辨率带宽为1Hz)，满足微弱信号的可靠检测，具有大动态范围，可顺利的完成大功率信号的测量任务。内置多种数字调制格式分析内置BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM、MSK、2FSK数字调制格式分析模块，可满足用户移动通信终端或设备高质量测试，提供全面的解决手段。17捕获.PNG测量QPSK调制的信号18捕获.PNG测量16QAM调制的信号快速自动化测试分析仪支持多种板级校准方式，有利于各个终端厂家开发快速自动校准程序，同时我们也提供快速自动化综合测试方式，有利于终端在产线上生产。为了提高终端在产线上生产的速度和节约产线成本，提供无卡测量方式，不仅节约了产线成本，也大大 LTE-Advanced MIMO矢量信号分析仪表WCDMA邻道泄漏抑制比。图片.pngLTE-Advanced MIMO矢量信号分析仪表WCDMA邻道泄漏抑制比20捕获.PNGLTE-Advanced MIMO矢量信号分析仪表TD-CDMA邻道泄漏抑制比21捕获.PNGLTE-Advanced MIMO矢量信号分析仪表TD-LTE邻道泄漏抑制比22捕获.PNGLTE-Advanced MIMO矢量信号分析仪表LTE-FDD邻道泄漏抑制比可扩展性由于标准在不断演化，终端的新品不断推出，功能不断强大，产业链各环节的研发和生产测试项也不断增多，内部采用模块化设计方式，有利于测试功能的扩展。具有多种接口，方便搭建测试系统分析仪提供10MHz参考、5ms触发信号、80ms触发信号、GPIB接口、网口、USB口等多种接口，用户可以选择多种仪器实现系统集成测试，支持终端射频一致性测试系统搭建扩展。符合人类工程学的用户接口具有友好的操作界面,完全可以由菜单指导您的操作.即使没有经过培训用户也会迅速地获得正确的结果.清晰的结构可以使菜单内的导向得到简化。高对比度的彩色显示屏，即使在临时场地或光线入射不佳时都可以进行轨迹判读。整机集成度高，性能价格比优本仪器包含多个接收模块，是一款高精度的矢量信号分析仪。该设备能够以合理的价格提供高质量的测量，具有较高的性能价格比。典型应用多模基站射频测试MIMO通信矢量信号分析仪支持基站输出功率测量，当测试次数不少于2次的条件下，大、小、平均功率的统计值将会显示；支持基站调制分析测量，可同时测试和显示调制频率、频率误差、相位误差及峰值误差；支持占用频带带宽测量和临道功率测量；支持频谱波形显示，监视频谱是否超过规定的限值等。

1445通信矢量信号发生器-中电41所 思仪产品综述射频技术在消费电子、通信设备中应用需求与日俱增，如何既保证产品的设计制造质量同时又减少成本、缩短产品上市时间，是工程师面临的新挑战。1445系列通信矢量信号发生器具备低成本设计方案的特点，能满足你对产品的性能测试和高效批量生产需求。1445通信矢量信号发生器采用模块化设计，具有CW信号发生、矢量信号发生、GSM、TD-SCDMA等射频信号发生功能。可应用于各类射频电子设备或零部件的科研、生产、计量、维修中，也可应用于教学。功能特点GSM /TD-SCDMA标准信号发生具有1ksps～5Msps内部信号发生能力实时、可变的多种数字调制格式的矢量信号发生可按用户需求设置的数字调制格式发生功能优异的低EVM信号发生和分析能力-110～+10 dBm大动态范围、高功率精度的射频信号输出丰富的程控接口，可自由选择，方便用户实现远程控制及网络升级大动态范围高精度功率输出 1445矢量信号发生器通过内置程控步进衰减器，可满足多数情况下通信信号的测试要求。内置多种数字调试格式内置BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM、MSK、2FSK数字调制格式，码元速率1kHz~5MHz，为您进行高质量数字通信发生提供了全面的解决手段。1.PNG2.PNG3.PNG4.PNG5.PNG6.PNG7.PNG8.PNG9.PNG10.PNG11.PNG内置多种标准制式信号发生功能内置GSM /TD-SCDMA等标准制式信号发生功能，为您进行高质量移动通信设备测试提供了全面的解决手段。TD-SCDMA信号发生捕获.PNG典型应用芯片研发和终端生产非信令测试模拟GSM /TD-SCDMA等标准的基站信号。基站综合测试1445通信综合测试仪内部集成了独立的GSM /TD-SCDMA等标准制式信号发生模块、调制干扰信源模块和CW波发生模块，可以与外置信道仿真器组合实现基站的一致性测试系统。不仅可以实现基站在Fading和AWGN条件下的接收性能，还可以实现基站接收灵敏度、ACS、阻塞和接收互调等射频指标的测试。本振替代功能1445通信矢量信号发生器可在射频无线通信频段250kHz～3GHz的范围内，完成发射机、接收机的本振替代，方便研发和生产测试，另外还能通过标准的GPIB、USB、TCP/IP等接口由计算机控制进行快速自动测试。射频特性测试1445通信矢量信号发生器可对放大器、混频器、接收机的交调失真进行测试，和频谱分析仪配合，可以完成对天线、放大器和衰减器等设备的带宽、频响、增益等射频特性测试。

一.实验目的1.观察降水与降水入渗过程，确定潜水面形状，演示不同条件下的潜水流网。2.可完整显示河间地块潜水补给、迳流、排泄特征及空间的分布状态，地下分水岭的形成、迁移、并运用地下水运动基本定律分析水文地质问题。二.技术指标1.槽体：内盛均质砂，模拟含水层。2.降雨器：模拟降雨，模拟6种雨型，可控制雨量大小及降雨的分布。3.模拟井：二个完整井和二个非完整井分别装在仪器的正面(A面)和背面(B 面)，均可人为对任一井进行抽(注)水模拟，也可联合抽(注)水。4.模拟集水廊道：可人为控制集水廊道的排水。5.测压点：与测压管架上的测压管连通，可以测定任一测压点的测压水头，与示踪剂注入瓶连通可以演示流线。6.装置外形尺寸：2000×450×1600mm。三.主要配置及参数1.模拟箱槽体1套：透明有机玻璃材质、厚度14mm，长×宽×高=1000mm×200mm×700mm，含降雨装置、模拟井、模拟集水廊道、示踪剂注入装置1套、测压点72个。2.测压板：读数精度为 1mm。测压管：透明有机玻璃材质、壁厚1mm。自动排气系统1套。3.高度可调稳水箱、有机玻璃丝杆2套。4.石英砂1批：粒径为 40-60目。5.循环水箱：白色PP板、厚度10mm。6.潜水泵1台：AP3500。7.流量测量与调节：转子流量计，液体流量1个（量程100-1000L/H）。8.蠕动泵1台：BS100-1A、抽注水使用。9.304不锈钢台面、拉丝银双色板标牌（包括设备名称，设备各主要组成单元的名称）。10.电源控制系统：双面亚光密纹喷塑电控箱1只、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。11.公元ERA配套连接管道和阀门、弯头。12.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。 同一系列包括产品型号有：JX-S101JX-S102JX-S103JX-S105JX-S106JX-S107JX-S108JX-S109JX-S110JX-S111JX-S112JX-S113JX-S115JX-S116JX-S117JX-S118JX-S119JX-S120JX-S121JX-S122JX-S123JX-S125JX-S126JX-S127JX-S128JX-S129JX-S130JX-S131JX-S132JX-S133JX-S135JX-S136JX-S137JX-S138JX-S139JX-S140JX-S141JX-S142JX-S143JX-S145

一.装置功能1.了解连续均相管式循环反应器的返混特性。2.通过脉冲法测管式反应器停留时间分布。3.分析观察连续均相管式循环反应器的流动特征。4.研究不同循环比下的返混程度，计算模型参数n。二.技术指标1.运行环境：温度0-40℃，相对湿度：≤90%RH。2.装置外形尺寸：1200×500×1600mm（长×宽×高）。三.公用设施水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。实验物料：自来水、KCl溶液。四.主要配置及参数1.管式反应器：直径φ35mm，长度1200mm。填料类型及尺寸：拉西环，Ф4mm。2.水泵：微型磁力泵，流量12L/min，扬程6m，功率30W。3.循环泵：流量12L/min，扬程10m，功率90W。4.水流量：6-60L/h和25～250L/h，液体转子流量计，观察、控制流量。5.电导率仪：数字电导率检测仪，测定示踪剂的含量。6.LWB电磁阀（24v）和三通阀控制切换示踪剂，数显计测器控制示踪剂加入量。7.各项操作及显示、调节、控制全在控制屏面板进行。8.正泰电器：接触器、开关、漏电保护空气开关。9.管路、管件、快接件及阀门均采用304不锈钢材质，304镜面不锈钢控制柜，测控、电器设备在实验台架上。10.304不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）。同一系列包括产品型号有：JX-H518JX-H519JX-H520JX-H521JX-H522JX-H523JX-H525JX-H526JX-H527JX-H528JX-H529JX-H530JX-H531JX-H532JX-H533JX-H535JX-H536JX-H537JX-H538JX-H539JX-H550JX-H551JX-H552JX-H553JX-H555JX-H556JX-H557JX-H558JX-H559JX-H560JX-H561JX-H562JX-H563JX-H565JX-H566JX-H567JX-H568JX-H569JX-H570JX-H571JX-H572JX-H573JX-H575JX-H576JX-H577JX-H578JX-H579JX-H580JX-H581JX-H582JX-H583JX-H585JX-H586JX-H587JX-H588JX-H589JX-H590JX-H591JX-H592JX-H593JX-H595JX-H596JX-H597JX-H598JX-H599JX-H601JX-H602JX-H603JX-H605JX-H606JX-H607JX-H608

一.装置功能1.学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。2.掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。3.测定湍流状态下流体流经阀门时的局部阻力系数。4.学习压差传感器测量压差，流量计测量流量的方法。5.掌握对数坐标系的使用方法。二.技术指标1.雷诺数 Re：1×104～7×104，液体流量：1～4m3/h，液体温度：常温，阻力压差： 0~15kPa。2.光滑管：雷诺数：500~30000、液体流量：10~1000 l/h、压差范围：10~120KPa。3.粗糙管：雷诺数：500~30000、液体流量：10~1000 l/h、压差范围：30~180KPa。4.阀门局部阻力：雷诺数：2000~15000、液体流量：100~1000 l/h、压差范围：10~200KPa。5.常温、常压操作。6.装置外形尺寸：2300×500×1700mm。三.公用设施水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。电：电压 AC220V，功率 1kW，标准单相三线制，每个实验室需配置 1~2 个接地点（安全地及信号地）。实验物料：清洁自来水，外配设备：无。四.主要配置及参数1.304不锈钢光滑管：管径内径d—10mm，管长L—1500mm。2.304不锈钢粗糙管：管径内径d—12mm，管长L—1500mm，内装不锈钢螺旋丝。3.304不锈钢局部管：管径内径d—20mm，管长L—1500mm，上有不锈钢阀门一个。4.出口管：在实验时保证试验管段充满水的结构设计，出口闸阀调节流量。5.其余管段：不锈钢管约4m，不锈钢弯头、三通等。引压装置：均压环。6.LZB-25水转子流量计： 流量范围 100～1000L/h ，LZB-10水转子流量计：流量范围10～100L/h ，倒U型压差计，0-600mmH2O。7.压差传感器：量程0～200KPa，4-20mA远传输出，压差检测机构。8.宇电AI501温度数字显示仪，宇电AI501压差数字显示仪。9.WB70/055型不锈钢离心泵：额定流量5.2 m3/h，额定扬程 19m，额定转速 2800 转/分，额定功率 0.55kW。10.水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。11.正泰电器：接触器、开关、漏电保护空气开关。12.管路、管件、快接件及阀门均采用304不锈钢材质，测控、电器设备在实验台架上。13.304不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）。同一系列包括产品型号有：JX-H609JX-H610JX-H611JX-H612JX-H613JX-H615JX-H616JX-H617JX-H618JX-H619JX-H620JX-H621JX-H622JX-H623JX-H625JX-H626JX-H627JX-H628JX-H629JX-H630JX-H631JX-H632JX-H633JX-H635JX-H636JX-H637JX-H638JX-H639JX-H650JX-H651JX-H652JX-H653JX-H655JX-H656JX-H657JX-H658JX-H659JX-H660JX-H661JX-H662JX-H663JX-H665JX-H667JX-H668JX-H669JX-H670JX-H671JX-H672JX-H673JX-H675JX-H676JX-H677JX-H678JX-H679JX-H680JX-H681JX-H682JX-H683JX-H685JX-H686JX-H687JX-H688JX-H689JX-H690

GL3250A磁力搅拌器技术参数：电源：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　220V————————————————————————————————————————大加热功率：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　35W—————————————————————————————————————————转速：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　100-1200rpm—————————————————————————————————————————大搅拌面积：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　5L—————————————————————————————————————————加热温度：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　  不加热—————————————————————————————————————————控温方式：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　电子—————————————————————————————————————————保护温度：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　   无—————————————————————————————————————————外型尺寸：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　198×225×115mm—————————————————————————————————————————拖盘直径：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　150mm—————————————————————————————————————————GL3250A磁力搅拌器主要特点：改变国内的传统思维全新推出外观新颖、全模具化的升级产品新颖一体外壳：外壳整体由阻燃增强型塑料成型，抗热抗酸碱及抗有机溶剂；独特的加热设计：加热盘由铝合金压铸，外部喷涂特氟龙材料，其独到的导热效果、良好的抗冷热、耐腐蚀性；双重隔热效果：加热盘底部双重隔热功能能充分提高热效，并能避免传到机体；整体的升级：整体成型的机壳及其上不的凸面设计可有效防止在搅拌过程中的液体不慎溢出流入机体内部；

磁力搅拌器（温度 数字显示）特点：新颖一体外壳：外壳整体由阻燃增强型塑料成型，抗热抗酸碱及抗有机溶剂； 独特的加热设计：加热盘由铝合金压铸，外部喷涂特氟龙材料，其独到的导热效果、良好的抗冷热、耐腐蚀性； 磁力搅拌器（温度 数字显示）双重隔热效果：加热盘底部双重隔热功能能充分提高热效，并能避免传到机体； 整体的升级：整体成型的机壳及其上不的凸面设计可有效防止在搅拌过程中的液体不慎溢出流入机体内部；直观的温度指示：独特的数字电路设计可准确选择、控制加热盘的温度或通过所配置的传感器直接控制容器内溶液的温度技术参数：电源：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　220V————————————————————————————————————————大加热功率：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　350W—————————————————————————————————————————转速：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　100-1200rpm————————————————————————————————————————大搅拌面积：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　6L—————————————————————————————————————————加热温度：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　室温300℃—————————————————————————————————————————控温方式：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　数字式—————————————————————————————————————————保护温度：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　220℃————————————————————————————————————————外型尺寸：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　198×225×115mm—————————————————————————————————————————加热盘直径：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　150mm—————————————————————————————————————————
