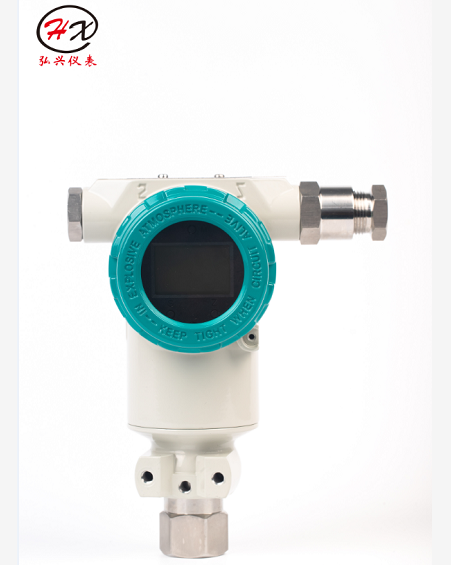

HXT200型压力变送器是HXT系列产品中的标准型式。有多种过程连接件，其技术性能，过程连接方式详见概述节。广泛应用于工业中对液体、气体和蒸汽的测量。特点：工件电压：12.5-30VDC输出信号：4-20mADC测量范围：相对压力：*大测量范围：0-30MPa*小测量范围：0-1KPa压力：*大测量范围：0-30MPa*小测量范围：0-10KPa负相对压力：*大测量范围：-1000-7MPa*小测量范围：-2-2KPa温度影响;-20-+70℃±0.15%/10K-20-30℃±0.2%/10K允许温度：环境温度：-30~+70℃介质温度：-30~+80℃ 段时间可至130℃储存温度：-40~+85℃振动影响：≤0.1%FS（对10g峰值）精度等级：±0.25%迟滞：优于0.01%满量程稳定性：每年优于0.1%FS/年安装位置的影响：任意安装对零点无影响。结构与材质：外壳：低铜铝合金膜片：95%氧化铝陶瓷过程连接件：不锈钢316L、不锈钢1Cr18Ni9Ti哈氏合金以C276密封材料：氟橡胶电器连接防爆防爆型：ExdllCT6Gb防水 防尘。

>概述SUMMARY智能型电磁流量计是一种高精确度、高可靠性的流量计。用于测量封闭管道中导电液体和浆液的体积流量，广泛应用于电力、石油、化工、煤炭、冶金矿产、造纸、供排水、食品、医药等行业。特点 CHARACTERISTIC测量精确度不受流体密度、粘度温度、压力和电导率变化的影响;测量管内无阻碍流动部件、无压损、直管段要求较低;转换器采用液晶背光式显示可使直射阳光下或暗室内的读数变得容易;通过红外线触摸按键设定参数，在恶劣的环境下不打开转换器的盖板也可以安全地进行设定;流量计为双向测量系统，内装三个积算器:正向总量、反向总量及差值总量，可显示正、反向流量，并具有多种输出:电流、脉冲数字通讯、HART;转换器具有自认断报警输出、空负载检测报警输出、流量上下限报警输出、处理控制等功能;不仅可用于一般的过程检测，还适用于矿浆、纸浆及糊状液的测量;·高压电磁流量计传感器采用PFA加网衬里技术，耐高压、抗负压，专门应用于石化、矿产等行业;·防爆型仪表可用于相应的防爆场所;>测量原理 MEASURING PRINCIPLE测量原理是基干法拉第电磁感应定律。即:导电液体在磁场中作切割磁力线运动时，导体中产生感应电动势，E为测量流量时，流体流过垂直于流动方向的磁场。导电性液体的流动感应出一个与平均流速(即体积流量)成正比的电压信号。其感应电压信号通过两个与液体直接接触的电极检出，并通过电缆线传送至放大器，然后转换成统一电流输出信号。

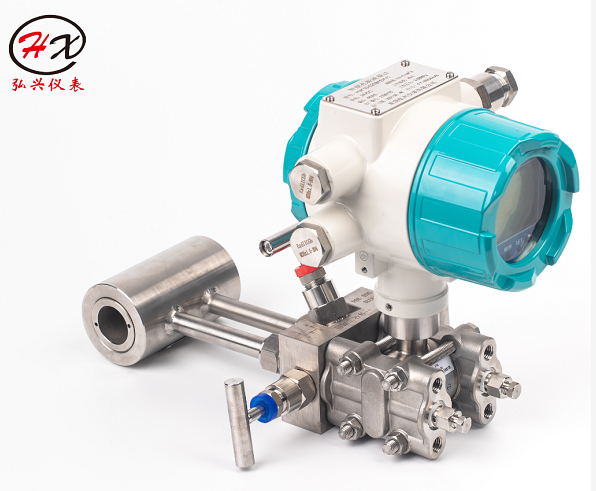

喷嘴流量计配合多参量变送器或差压变送器可测量液体、蒸汽、气体的流量，与孔板流量计相比，喷嘴流量计的压力损失较小，因而节约能源，比较坚固耐用，适合高温高压流体，广泛应用于石油、化工、冶金、电力、轻工等蒸汽流量的测量。

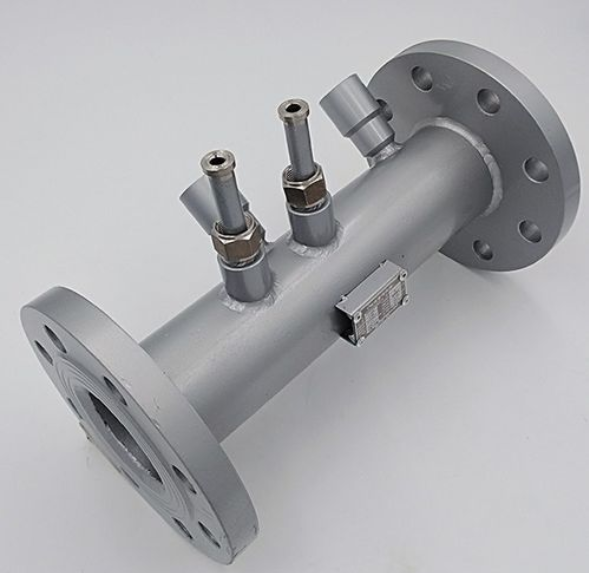

楔形流量计是一种新型节流差压式流量测量仪表，它可以在高粘度、低雷诺数、雷诺数、500即可使用的流体情况下进行高精度的流量测量，在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。 楔形流量计主要用于高粘度重油、渣油、柴油、机油等、工业煤气、焦炉煤气、高炉煤气、发生炉煤气、城市煤气、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。这种流量计结构简单、无可动部件、不易被流体磨损、工作性能稳定、可靠、使用寿命长。它的测量元件及取压装置结构特殊流体通过时不形成滞留或堵塞压力损失较小是在雷诺数较低的情况下进行高精度流量测量的理想选择。

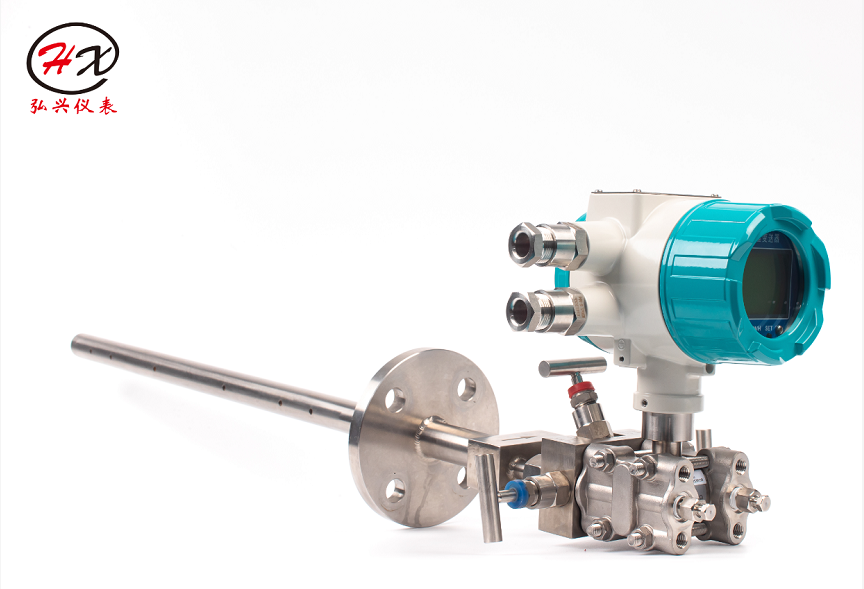

巴类流量计，又称均速管流量计主要分为四大类：1，阿牛巴流量计(滴形流量计）2，德尔塔巴流量计（菱形流量计）3，威力巴流量计4，必拓巴流量计巴类流量计适用于气体、液体和蒸汽的高精度流量测量。巴类是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。巴类反映流体真实的流速，其精度达到±1.0%，重复性达±0.1%。

V锥流量计与一般差压流量计相比，其具有精度高、重复性高、安装条件局限小、耐磨损、测量范围广、适合测量脏污介质、压损小等优点。从现场实际使用情况看，V锥传感器流量测量效果优于其它差压式传感器，为差压式流量计的使用开启了新的篇章。

孔板流量计是将标准孔板与多参数变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定等特点。

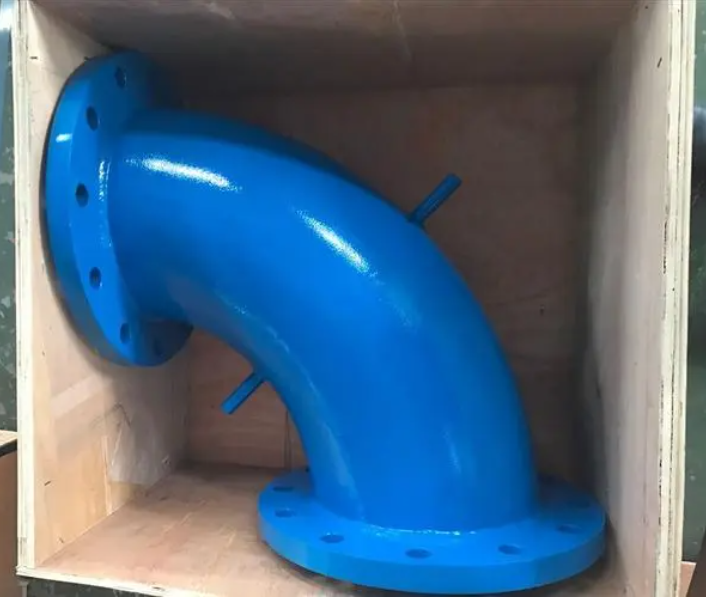

弯管流量计广泛应用于石油、化工、电力、冶金、钢铁等行业的液体、气体和蒸汽流量测量，能在Φ10mm～Φ2000mm的大范围管道中测量各种流体的流量，弯管传感器可耐高温、高压、可在潮湿、粉尘、振动等各种恶劣的环境中正常工作，无插入件，无附加阻力损失，结构简单，安装方便。

多参数孔板流量计是将标准孔板与多参数变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定等特点。

V锥流量计是一种新颖差压式流量计，它利用V锥体在流场中产生节流效应来测量流量。与普通节流件相比，它改变了节流布局，从中心节流改为环状节流。V锥流量计与一般差压流量计相比，长期使用精度高、重复性高、安装条件局限小、测量范围宽、适合脏污介质、压损小等优点。V锥流量计测量原理V形内锥式节流装置包括一个在测量管中同轴安装的尖圆锥体和相应的取压口。该测量管是预先加工好的，在尖圆锥体的两端产生差压。此差压的高压(正压) 是在上游流体收缩前的管壁取压口处测得的静压力，而低压力(负压)则是在圆锥体朝向下游端面，锥中心轴处所开取压孔所得。而其高低压之差的开平方与其体积流量成正比关系，通过测量V锥上下游的差压进而得出流量。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程式(能量守恒定律)的原理为基础的。因此它的流量计算公式与其他差压式流量计相同。

孔板流量计 ※ 摘要： 孔板流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，丰富的设计制造和应用经验。标准化程度高，可不必进行实流标定。标准孔板有可靠的实验数据和完善的国际、国家标准。 生产厂家：重庆弘兴仪表有限公司 ※ 应用范围： 公司引进发达国家的先进技术，结合自身多年的行业经验，开发、研制出各种自动化控制仪表及工业自动化过程仪表，自动化控制系统，广泛用于冶金、化工、电力、轻工、制药等行业。 产品详情PRODUCT FEATURE >>>概述 孔板流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，丰富的设计制造和应用经验。标准化程度高，可不必进行实流标定。标准孔板有可靠的实验数据和完善的国际、国家标准。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用*广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的60%-70%之间。它在石油、化工、矿冶、钢铁、电力、水利、造纸、制药、食品和化纤等许多行业中被广泛使用。 >>>主要技术参数 ▲公称通径：DN50 – DN1000（非标准孔板通径不受此限） ▲依据国家标准GB/T2624-93进行设计制造 ▲依据国家检定规程JJG 640-94进行出厂检定

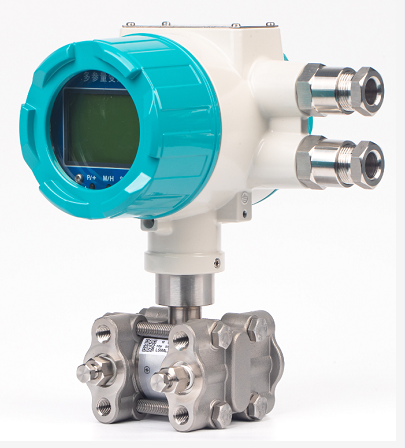

本仪表采用宽大液晶显示屏，可同屏显示出累计流量、瞬时流量、介质温度、压力及差压。三个参数设定按钮为用户提供了因使用环境发生变化而带来的参数调整，提供了现场修改能力，同时在具备标准信号源的条件下还可以对差压、压力的零点量程进行校准。超强的小信号处理能力，突破了常规仪表难以弥补的缺陷。本仪表为满足不同用户的需求，具有多种输出方式、供电方式和安装方式（订货时由用户定）。人机界面如下：◆ 累积流量：标记M、单位 用户设定大显示值 99999999.99◆ 瞬时流量：标记Q、单位 用户设定大显示值 999999◆ 温度 ：标记T、单位 度（℃）显示范围 –20 ~ 620压力：标记P、单位 MPa/ KPa.显示范围 -999 ~ 9999◆ 差压 ：标记D、单位 KPa/ Pa.显示范围 -9999 ~ 99999四、技术指标采用标准：ISO5167-1,GB/T2624-93,JB/T5325-91静压范围：（MPa）: 1.6、2.5、4.0、6.4被测介质：水、空气、天然气、蒸气、其它混合介质介质温度：-10--450℃工作压力：1.6Mpa----6.4Mpa基本误差：0.5%、1%、1.5%防爆环境由安全栅本安端供电防爆等级： ExdⅡCT6Gb环境温度：-20℃～60℃防护等级：IP65输出信号：4-20mA (HART协议)或RS485接口外型尺寸：长×宽×高 190×120×270 mm
