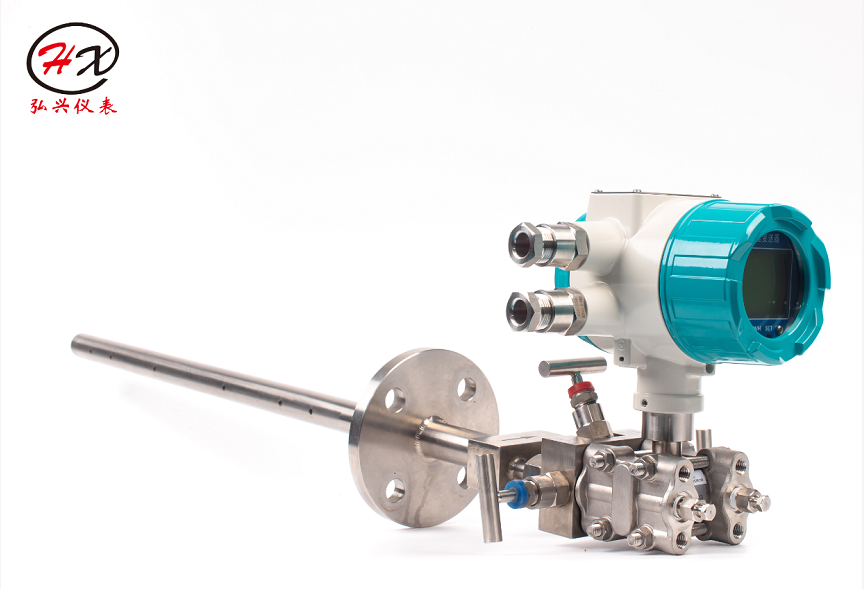

巴类流量计，又称均速管流量计主要分为四大类：1，阿牛巴流量计(滴形流量计）2，德尔塔巴流量计（菱形流量计）3，威力巴流量计（弹头流量计）4，必拓巴流量计巴类流量计适用于气体、液体和蒸汽的高精度流量测量。巴类是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。巴类反映流体真实的流速，其精度达到±1.0%，重复性达±0.1%。

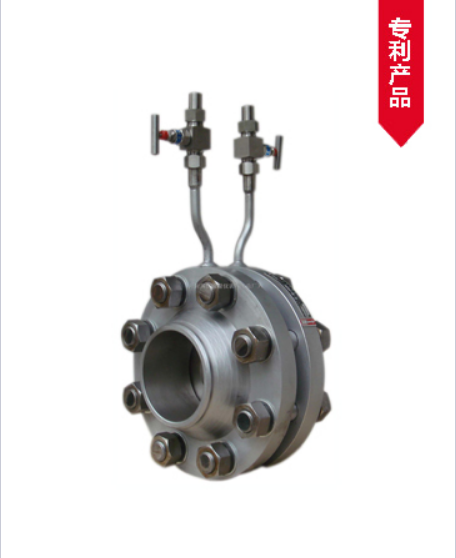

孔板流量计 ※ 摘要： 孔板流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，丰富的设计制造和应用经验。标准化程度高，可不必进行实流标定。标准孔板有可靠的实验数据和完善的国际、国家标准。 生产厂家：重庆弘兴仪表有限公司 ※ 应用范围： 公司引进发达国家的先进技术，结合自身多年的行业经验，开发、研制出各种自动化控制仪表及工业自动化过程仪表，自动化控制系统，广泛用于冶金、化工、电力、轻工、制药等行业。 产品详情PRODUCT FEATURE >>>概述 孔板流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，丰富的设计制造和应用经验。标准化程度高，可不必进行实流标定。标准孔板有可靠的实验数据和完善的国际、国家标准。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用最广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的60%-70%之间。它在石油、化工、矿冶、钢铁、电力、水利、造纸、制药、食品和化纤等许多行业中被广泛使用。 >>>主要技术参数 ▲公称通径：DN50 – DN1000（非标准孔板通径不受此限） ▲依据国家标准GB/T2624-93进行设计制造 ▲依据国家检定规程JJG 640-94进行出厂检定 ▲取压方法：角接取压、法兰取压、D-D/2取压 ▲基本精度：±0.5%、±1%、±1.5% ▲流量范围：≥ 1:15 ▲公称压力：0.6、1.0、1.6、2.5、4.0、6.4、10（MPa） ▲被测介质：水、空气、天然气、饱合蒸气、过热蒸气、其它混合介质 ▲被测介质温度：-10℃~+450℃ ▲供电电源：24VDC ▲显示：LCD同屏显示瞬时流量、累积流量、流体压力、流体温度及差压值 ▲输出信号：4-20mA DC或RS485通讯 ▲防爆性能：本安型ibIICT5 ▲防护性能：IP 65 >>>注意事项 ◆安　　装 ▲可水平、垂直或倾斜安装，应保证管内充满液体。 ▲节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。 ▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。 ▲引压管路安装应符合标准规定的规范。 ◆订货须知 订货时请详细提供以下数据： （1）被测介质 （2）zui大、常用、最小流量。 （3）工作压力、工作温度 （4）介质密度、粘度 （5）管道材质、内径、外径 （6）允许压力损失 （7）取压方式 （8）现场管道敷设情况和局部阻力件形式。产品分类及结构 　　依照产品供货范围以及输出信号的不同，孔板流量计分为3类 1、孔板流量传感器 　　特点：只提供差压信号的形成部分（孔板部分），不提供差压流量变送器和流量显示部分，输出信号为差压。由用户自己进行其它配置。 孔板流量传感器 2、孔板流量变送器 　　由孔板流量传感器、差压变送器组成。有分体式安装和一体式安装两种结构。 　　一体式安装是产品出厂时己将差压变送器与孔板连接成一体，用户购买一体式孔板后，使用时不需再连接引压管。但必需配接相应的流量计算器、压力变送器和温度变送器。 　　分体式孔板流量变送器由独立的孔板流量传感器和差压变送器组成。孔板流量传感器和差压变送器之间的引压管连接由用户自己完成。 　　　　　　孔板流量变送器 3、孔板流量计 　　有分体式安装和一体式安装两种结构： 　　分体式安装由独立的孔板、差压、压力、温度变送器、流量计算仪、截止阀等部份组合而成。各部份之间的连接组合由用户自己完成。有防爆型及普通型两种。 　　一体式安装由AW2003型智能显示仪和孔板装置一道组成差压式流量计。它自带有高品质的差压传感器、压力传感器，热电阻温度传感器。AW2003-型智能显示仪不仅在差压传感器量程范围自动适应，而且各种补偿系数如：流出系数C、流束膨张系数ε等均进行在线计算，真正实现了扩大量程的同时保证计量的精度。采用大屏幕LCD同屏显示累积流量、瞬时流量、瞬时压力、瞬时温度值，不用人工切换。4-20mA两线制瞬时流量输出。分本安型防爆产品及普通型产品两大类。

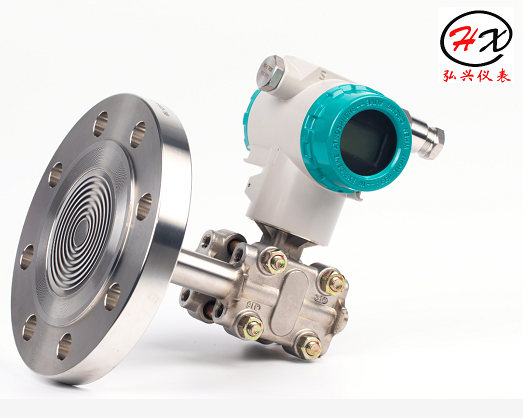

HX3051DP/GP变送器带上远传密封装置后，就成为HX3051DP/GP远传差压/压力变送器。 HX3051DP/GP远传差压/压力变送器，可避免被测介质和变送器的隔离膜片接触的可靠测量方法。它适用于下面几种情况： 1、被测介质对变送器接头和敏感元件有腐蚀作用时。 2、需要将高温被测介质与变送器隔离时。 3、被测介质有固体悬浮物或高粘度易堵塞变送器接头和压力容室时。 4、被测介质用引压管引出易固化或结晶时。 5、更换被测介质需要冲洗而不容交混时。 6、必须保持卫生条件，防止污染时。 HX3051DP/GP型带远传密封装置的远传差压/压力变送器，仍具有HX3051DP/GP型差压/压力变送器的各种特点。 提供多种结构材料，远传装置组件焊接结构，可靠性强。充液腔低容积设计，减少温度影响，根据用户要求内充DC200系列硅油使用温度-40-+149℃，高温硅油使用温度15-315℃。 远传装置工作压力上限是用户选择远传装置的额定值，工作压力不低于3.5KPa

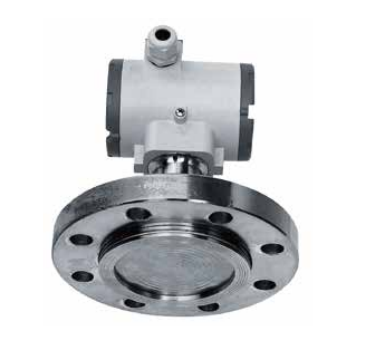

概述： HXT3000型具有平法兰和延伸平法兰两种型式的过程连接，焊接密封隔离片可由多种合金材料制作而成。 避免了介质直接接触压力变送器的测量膜片及密封材料，因此为非一般介质，特殊场合的压力测量提供了可靠的途径。它 的焊接密封隔离装置，具有多种过程连接结构形式及可采用多种材料制作，特别适用于高温，强腐蚀，高粘度以及结晶状介质。 过程连接： 平法兰或延伸平法兰焊接密封隔膜结构连接 法兰标准GB9117.6-88、 DN50 、DN80 延伸长度0mm、50mm、100mm、150、200, PN1.0~4.0MPA 特殊要求可供DIN、ANSI标准

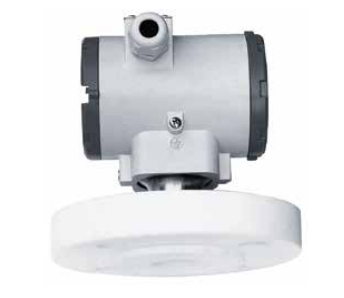

概述： HXT2000型压力变送器是HXT系列产品派生产品。传感器采用干式陶瓷压力传感技术，具有精度高、长期稳定性好、工作温度范围宽、抗过载能力强、体积小，膜片面积大、不积物、可带现场指示器和不带现场指示器。其过程连接形式为标准法兰。 HXT2000型变送器已广泛用于各领域中腐蚀性或非腐蚀性介质液体的液位测量，尤其是卫生、食品、粘稠介质行业的压力、液位测量。也可用于气体或蒸汽等压力参数的测量。 采用平法兰过程连接，突出了平装陶瓷传感器比焊接密封隔膜结构更经济实用的特点，扩展了产品的实用范围。 过程连接： G2A外螺纹连接，内孔Ф22.5 平法兰或延伸平法兰结构连接 法兰标准GB9117.6-88、 DN50 、DN80,PN1.0～4.0MPa 延伸长度0mm、50mm、100mm、150 mm、200 mm。 特殊要求可供DIN、ANSI标准

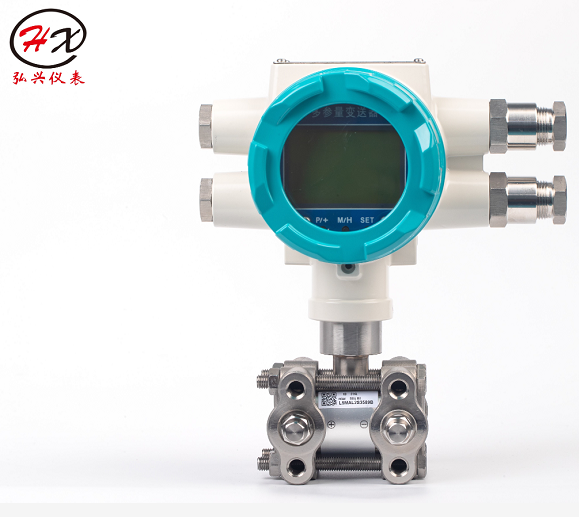

流量测量对于工厂的安全高效运行是必不可少的，有大量的流量技术可以选择，包括多参量流量变送器。传统方式需要3台变送器、一台流量积算仪和可选配的就地显示，用于测量工艺条件的变化，并输出一个准确的质量流量值，这将导致高昂的材料及安装成本，同时还伴随着多处管道开孔、过程连接、布线以及维护。有了弘兴的多参量变送器，单台设备就能测量三个过程量，并进行流量计算，包括差压、压力和温度，这将为您节省近70%的安装成本，安装量小了，自然为您省钱了，通过对差压、压力补偿，控制系统将得到一个更精确的流量测量。多参量技术加上弘兴的创新基本要素，为行业提供了流量测量解决方案。这些解决方案能够集成到流量计中，为您从采购到安装过程节约时间和成本，当然也降低了维护成本。

多变量变送器的量程原理及技术就是测量带有同时工作的多支传感器装置，并以现场总线Hart通讯协议输出多个测量结果。同时具备温度变送及压力变送功能，一般用于流量的温压补偿，由同一台变送器完成。多变量变送器也是带有一体化的差压/压力/温度多支传感器，内置各种流量传感器数据库，其功能相当于三台现场变送器和流量积算仪之和，可以用多个测量值中选择所需的输出。例如：静压、差压、密度、流速、温度、体积流量、瞬时/累计的质量流量。那么在实际应用中采用多变量变送器具有一定的性能及优势，具体对其进行介绍：1、性能集成化：一台多变量变送器包括了组成差压式流量系统的全部软硬件，进行差压/压力/温度测量，补偿积算/数据备份记录，输出/通讯/控制/报警，多种传感器可选。专业化：变送器既能输出又能显示的流量值，而使用普通变送器的差压式流量计只能显示和输出节流件前后所产生的差压。2、技术、精度逐点动态补偿技术：动态算法使多变量变送器提供了比积算仪和通用组态软件更高的精度量程比，使用实时全参数动态数字补偿，而非普通积算仪的趋势参照修正。满量程差压补偿技术：智能差压变送器精度已普遍达到0.075%，但静压误差（0.5%）普遍大于测量精度，而在高的精度和量程比对于流量测量来说已无实际意义，提高了测量装置的运行精度。因此，多变量变送器一体化标定精度均优于单独标定传感器的精度，对低流速/低差压、大量程比、高精度应用，采用一体化标定更非常实用的一种解决方案。3、成本一台多变量变送器可以替代差压/压力/温度积算仪四台仪表，节省采购成本。 使用更少的变送器、布线以及开关和阀门，可以节省安装成本。此外，多变量变送器直接输出瞬时或累计流量，接DCS更方便，节省系统资源。

生产厂家：重庆弘兴仪表有限公司 ※ 应用范围： 公司引进发达国家的先进技术，结合自身多年的行业经验，开发、研制出各种自动化控制仪表及工业自动化过程仪表，自动化控制系统，广泛用于冶金、化工、电力、轻工、制药等行业。 产品详情PRODUCT FEATURE >>>概述 孔板流量计有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，丰富的设计制造和应用经验。标准化程度高，可不必进行实流标定。标准孔板有可靠的实验数据和完善的国际、国家标准。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用最广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的60%-70%之间。它在石油、化工、矿冶、钢铁、电力、水利、造纸、制药、食品和化纤等许多行业中被广泛使用。 >>>主要技术参数 ▲公称通径：DN50 – DN1000（非标准孔板通径不受此限） ▲依据国家标准GB/T2624-93进行设计制造 ▲依据国家检定规程JJG 640-94进行出厂检定 ▲取压方法：角接取压、法兰取压、D-D/2取压 ▲基本精度：±0.5%、±1%、±1.5% ▲流量范围：≥ 1:15 ▲公称压力：0.6、1.0、1.6、2.5、4.0、6.4、10（MPa） ▲被测介质：水、空气、天然气、饱合蒸气、过热蒸气、其它混合介质 ▲被测介质温度：-10℃~+450℃ ▲供电电源：24VDC ▲显示：LCD同屏显示瞬时流量、累积流量、流体压力、流体温度及差压值 ▲输出信号：4-20mA DC或RS485通讯 ▲防爆性能：本安型ibIICT5 ▲防护性能：IP 65 >>>注意事项 ◆安　　装 ▲可水平、垂直或倾斜安装，应保证管内充满液体。 ▲节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。 ▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。 ▲引压管路安装应符合标准规定的规范。 ◆订货须知 订货时请详细提供以下数据： （1）被测介质 （2）zui大、常用、最小流量。 （3）工作压力、工作温度 （4）介质密度、粘度 （5）管道材质、内径、外径 （6）允许压力损失 （7）取压方式 （8）现场管道敷设情况和局部阻力件形式。产品分类及结构 　　依照产品供货范围以及输出信号的不同，孔板流量计分为3类 1、孔板流量传感器 　　特点：只提供差压信号的形成部分（孔板部分），不提供差压流量变送器和流量显示部分，输出信号为差压。由用户自己进行其它配置。 孔板流量传感器 2、孔板流量变送器 　　由孔板流量传感器、差压变送器组成。有分体式安装和一体式安装两种结构。 　　一体式安装是产品出厂时己将差压变送器与孔板连接成一体，用户购买一体式孔板后，使用时不需再连接引压管。但必需配接相应的流量计算器、压力变送器和温度变送器。 　　分体式孔板流量变送器由独立的孔板流量传感器和差压变送器组成。孔板流量传感器和差压变送器之间的引压管连接由用户自己完成。 　　　　　　孔板流量变送器 3、孔板流量计 　　有分体式安装和一体式安装两种结构： 　　分体式安装由独立的孔板、差压、压力、温度变送器、流量计算仪、截止阀等部份组合而成。各部份之间的连接组合由用户自己完成。有防爆型及普通型两种。 　　一体式安装由AW2003型智能显示仪和孔板装置一道组成差压式流量计。它自带有高品质的差压传感器、压力传感器，热电阻温度传感器。AW2003-型智能显示仪不仅在差压传感器量程范围自动适应，而且各种补偿系数如：流出系数C、流束膨张系数ε等均进行在线计算，真正实现了扩大量程的同时保证计量的精度。采用大屏幕LCD同屏显示累积流量、瞬时流量、瞬时压力、瞬时温度值，不用人工切换。4-20mA两线制瞬时流量输出。分本安型防爆产品及普通型产品两大类。

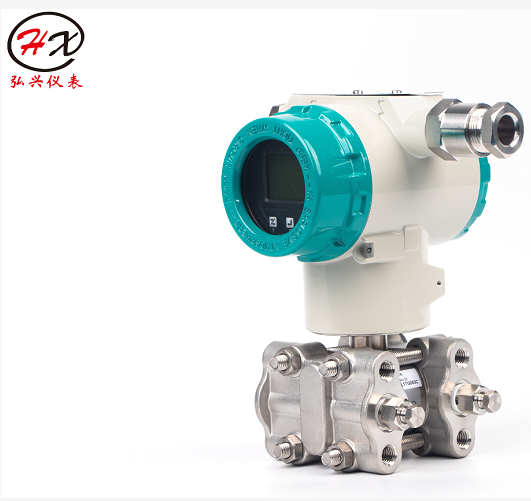

弘兴仪表电容式变送器>>>特点□精度高；&nbsp;□稳定性好；&nbsp;□智能HTRT现场总线协议；&nbsp;□固体元件、接插式印刷线路板；&nbsp;□小型、重量经、坚固抗震；&nbsp;□量程、零点外部连续可调；&nbsp;□正迁移可达500%；负迁移可达600%； □阻尼可调；&nbsp;□单向过载保护特性好；&nbsp;□无机械可动部件，维修工件量少；&nbsp;□全系列统一结构，零部件互换性强；&nbsp;□接触介质的膜片材料可选择；&nbsp;□防爆结构，全天候使用；&nbsp;弘兴仪表电容式变送器>>>工作原理&nbsp;过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片。中心膜片是一张紧的弹性元件，他对于作用在其上的两侧压力差产生相应变形位移，其位移于差压成正比，大位移约0.1mm。这种位移转变为电容极板上形成的差动电容，由电子线路把差动电容转换成二线制的5-20mA DC输出信号。或HART协议智能输出。&nbsp;使用对象：液体、气体和蒸汽&nbsp;测量范围：0-0.12KPa至0-40MPa&nbsp;输出信号：4-20mA DC&nbsp;供电电源：12-45V DC，标准为24V DC（见负载特性图）&nbsp;指示表：指针式线性指示0-*刻度和3?位LCD数字显示（0-*线性）&nbsp;防爆：A.隔爆型Exd||CT6 防爆等级：IP65&nbsp;B.本质安全型ia||CT6&nbsp;量程和零点：外部连续可调&nbsp;正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上、下限值，均不能超过测量范围上限的*，大正迁移量为小校调量程的500%；大负迁移量为小校调量程的600%；&nbsp;温度范围：放大器工作温度范围：E输出-29-+93℃（LT型为：-25-+70℃）.S输出：-29-+85℃&nbsp;灌充硅油的测量元件：-40-+104℃,&nbsp;普通硅油：-40-150℃&nbsp;静压和过载压力：4、10、25、32MPa&nbsp;温度：相对湿度0-*&nbsp;容积吸取量：<0.16cm3&nbsp;阻尼（阶跃响应）：充硅油时，一般在0.2s到1.67s之间连续可调&nbsp;启动时间：2S，不需预热&nbsp;技术数据（不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片）&nbsp;精确度：±0.25%，±0.5%&nbsp;死区：无（≤0.1%）&nbsp;稳定性：六个月内不超过大量程的基本误差值&nbsp;温度影响（大量程时）&nbsp;种类 标准型 法兰型和远传法兰型&nbsp;高量程温漂 ≤1.5%/60℃ ≤2.0%/60℃&nbsp;低温程温漂 ≤3.5%/60℃ ≤5.5%/60℃&nbsp;静压影响（大量程时）&nbsp;工作压力&nbsp;（Mpa） 工作压力误差（量程）%FS&nbsp;量程号 1 2 3 4 5 6 7&nbsp;±0.5 ±0.5 ±0.5 ±0.35 ±0.65&nbsp;±0.65 ±1.25&nbsp;振动影响：在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%g&nbsp;电源影响：小于输出量程的0.005%V&nbsp;负载影响：电源如果稳定，则负载没有影响&nbsp;安装位置影响：大可产生0.24KPa的零点9

一台多变量变送器可以取代差压、压力、温度变送器 流量积算仪4台仪表，节省采购成本。 使用更少的变送器、布线以及开关和阀门，可以节省安装成本。此外，多参量变送器直接输出瞬时或累积流量，接DCS更方便，节省系统资源。

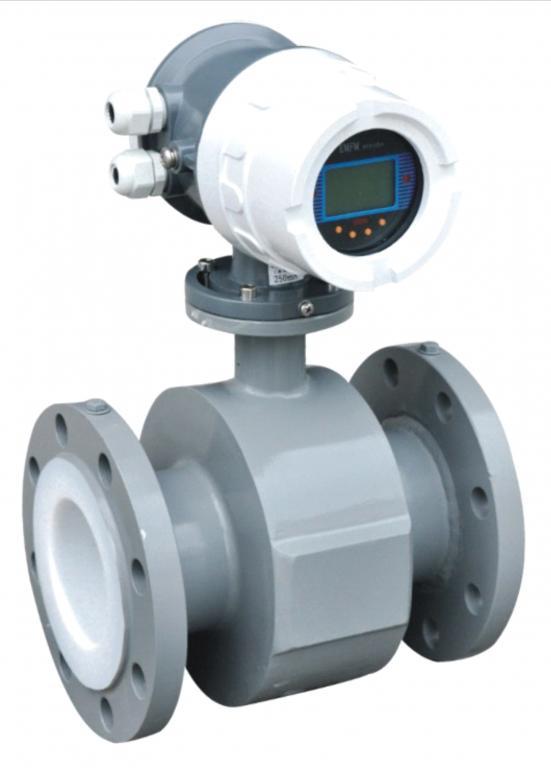

>概述SUMMARY&nbsp;智能型电磁流量计是一种高精确度、高可靠性的流量计。用于测量封闭管道中导电液体和浆液的体积流量，广泛应用于电力、石油、化工、煤炭、冶金矿产、造纸、供排水、食品、医药等行业。&nbsp;特点 CHARACTERISTIC&nbsp;测量精确度不受流体密度、粘度温度、压力和电导率变化的影响;&nbsp;测量管内无阻碍流动部件、无压损、直管段要求较低;&nbsp;转换器采用液晶背光式显示可使直射阳光下或暗室内的读数变得容易;&nbsp;通过红外线触摸按键设定参数，在恶劣的环境下不打开转换器的盖板也可以安全地进行设定;&nbsp;流量计为双向测量系统，内装三个积算器:正向总量、反向总量及差值总量，可显示正、反向流量，并具有多种输出:电流、脉冲数字通讯、HART;&nbsp;转换器具有自认断报警输出、空负载检测报警输出、流量上下限报警输出、处理控制等功能;&nbsp;不仅可用于一般的过程检测，还适用于矿浆、纸浆及糊状液的测量;&nbsp;·高压电磁流量计传感器采用PFA加网衬里技术，耐高压、抗负压，专门应用于石化、矿产等行业;·防爆型仪表可用于相应的防爆场所;&nbsp;>测量原理 MEASURING PRINCIPLE&nbsp;测量原理是基干法拉第电磁感应定律。即:导电液体在磁场中作切割磁力线运动时，导体中产生感应电动势，E为测量流量时，流体流过垂直于流动方向的磁场。导电性液体的流动感应出一个与平均流速(即体积流量)成正比的电压信号。其感应电压信号通过两个与液体直接接触的电极检出，并通过电缆线传送至放大器，然后转换成统一电流输出信号。

HXT200型压力变送器是HXT系列产品中的标准型式。有多种过程连接件，其技术性能，过程连接方式详见概述节。广泛应用于工业中对液体、气体和蒸汽的测量。&nbsp;特点：&nbsp;工件电压：12.5-30VDC&nbsp;输出信号：4-20mADC&nbsp;测量范围：&nbsp;相对压力：*大测量范围：0-30MPa&nbsp;*小测量范围：0-1KPa&nbsp;压力：*大测量范围：0-30MPa&nbsp;*小测量范围：0-10KPa&nbsp;负相对压力：*大测量范围：-1000-7MPa&nbsp;*小测量范围：-2-2KPa&nbsp;温度影响;&nbsp;-20-+70℃±0.15%/10K&nbsp;-20-30℃±0.2%/10K&nbsp;允许温度：&nbsp;环境温度：-30~+70℃&nbsp;介质温度：-30~+80℃ 段时间可至130℃&nbsp;储存温度：-40~+85℃&nbsp;振动影响：≤0.1%FS（对10g峰值）&nbsp;精度等级：±0.25%或±0.5%&nbsp;迟滞：优于0.01%满量程&nbsp;稳定性：每年优于0.1%FS/年&nbsp;安装位置的影响：任意安装对零点无影响。&nbsp;结构与材质：&nbsp;外壳：低铜铝合金&nbsp;膜片：95%氧化铝陶瓷&nbsp;过程连接件：不锈钢316L、不锈钢1Cr18Ni9Ti&nbsp;哈氏合金以C276&nbsp;密封材料：氟橡胶&nbsp;电器连接&nbsp;防爆&nbsp;防爆型：ExdllCT6Gb&nbsp;防水 防尘。
